ABB Stotz S&J DS-ARC1 B16 A30 Brandschutzschalter +FI/LS B16/0,03, 6kA, 3TE
ABB Stotz S&J DS-ARC1 B16 A30 Brandschutzschalter +FI/LS B16/0,03, 6kA, 3TE
186,66 €
Lieferzeit 1-3 Tage
Zubehör
Unterspannungsauslöser Funktion: Schutz der Last im Falle eines Spannungsabfalls, positive Sicherheit (Gerät schaltet, wenn Spannung unterbrochen wird), für Not-Aus-Kreise mit Öffnerkontakt nutzbar. Geeignet für Sicherungsautomaten S200 und S300P, FI-Schutzschalter F200 A bis 100 A, F200 F, F200 B bis 63 A, FI/LS-Schalter (aktuell nicht mit DS201 zugelassen,) DS203NC (mit SN201-IH Kopplungsmodul/Hilfskontakt für DS203NC), FI/LS-Kombinationen DS200 (DDA200 + S200/S300), AFDD S-ARC1, DS-ARC1 und Lasttrennschalter SD200.
Lieferzeit 1-3 Tage
Signalkontakt/Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-S/H6R: Anzeige der Schaltstellung der Gerätekontakte durch Hilfsschalterfunktion oder Meldung, wenn der Schutzschalter durch einen Fehler ausgelöst hat. (Überstrom/Kurzschluss für Sicherungsautomaten und FI/LS-Schalter, Fehlerstrom gegen Erde für FI-Schutzschalter und FI/LS-Schalter).
Lieferzeit 1-3 Tage
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter, FI-Schutzschalter F200 bis 100 A, FI/LS-Kombinationen DS200 (DDA200 + S200) und Lasttrennschalter SD200. Funktion S2C-H6R: Anzeige der Schaltstellung der Gerätekontakte.
Lieferzeit 1-3 Tage
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.
Lieferzeit 1-3 Tage
Unten anbaubarer Hilfsschalter S2C-H10 mit einem Schließer. Geeignet für die Baureihen S200, S200M, S200P, S200S, DS-ARC1, SD200, DS201 (2019)
Lieferzeit 1-3 Tage
Hilfsschalter für Rechtsanbau an Leitungsschutzschalter. Funktion: Anzeige der Schaltstellung der Gerätekontakte.
Lieferzeit 1-3 Tage
Art.-Nr.: 2CSA255103R1165
EAN: 8012542735519
Bez.: DS-ARC1 B16 A30
Gewicht: 0.27 kg

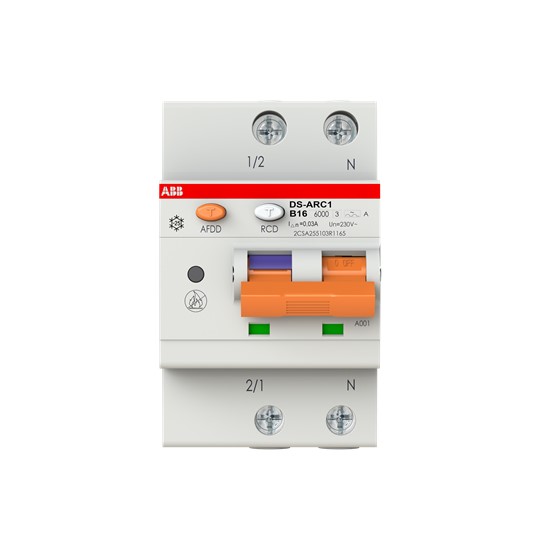

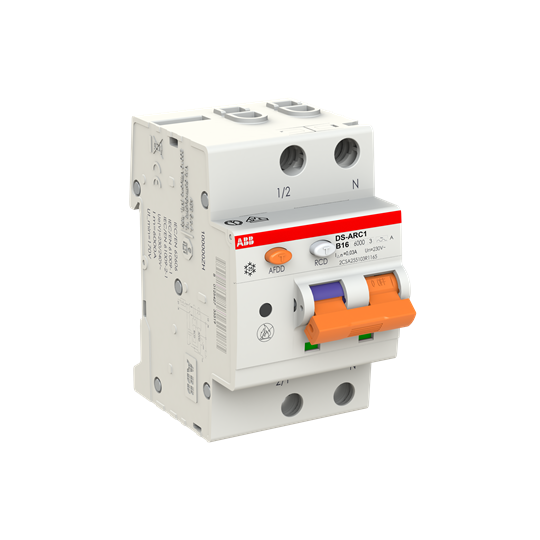

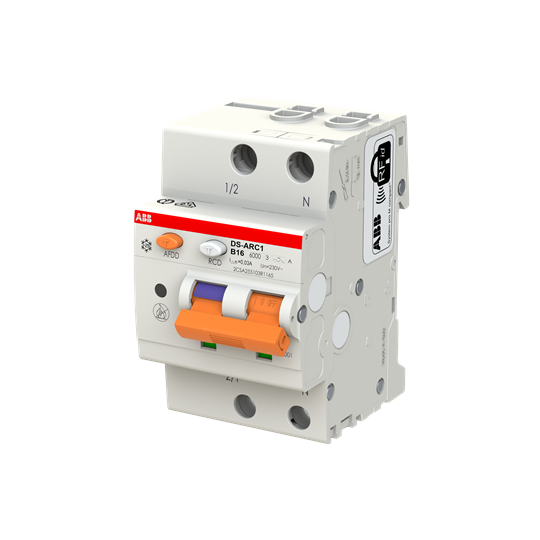

ABB Stotz S&J Brandschutzschalter +FI/LS B16/0,03, 6kA, 3TE DS-ARC1 B16 A30
Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter (RCBO) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit I?n = 30 mA). Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.Verpflichtende Einsatzgebiete nach der DIN VDE 0100-420 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung.
Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen.
LED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubar.
Bemessungsschaltvermögen nach IEC/EN 61009 Icn=6kA.
AFDD+RCBO DS-ARC1 ist 1polig geschützt (LS), 2polig schaltend.
