Benning IT 101 Isolations- und Widerstandsmessgerät. Für Isolations- und Niederohmmessungen an elektrischen Anlagen, Geräten, Leitungen, Motoren und Generatoren. 4-stellig beleuchtete LCD-Anzeige (4.000 Punkte) mit Bargraph. Messungen: Niederohm bis 40 Ohm, Isolationswiderstand bis 20 GOhm (Prüfspannung: 50 V, 100 V, 250 V, 500 V, 1000 V) und Berechnung des resultierenden Leckstromes, Widerstandsmessung mit 200 mA Prüfstrom zur Prüfung von Schutzleiterverbindungen mit Messleitungs-Nullabgleich, Polarisationsindex (PI), dielektrischer Absorptionsgrad (DAR), Spannung (600 V), Widerstand (40 kOhm). Besonderheiten: Grenzwerte für ISO-Messung anwählbar, grüne LED für Prüfung bestanden, rote LED für Prüf-/ Fremdspannung, schaltbare Prüfspitze zum Auslösen des Messvorgangs, interner Messwertspeicher für 100 Messwerte pro Messfunktion, TRUE RMS Spannungsmessung mit Tiefpassfilter, automatische Entladung von kapazitiven Spannungen, Nullabgleich der Messleitungen, Lock-Funktion für kontinuierliche Isolations- und Niederohmmessung. Automatischer Messbereich. CAT IV 600 V. Inklusive Tasche, schaltbare Prüfspitze, Messleitungen, Krokodilklemmen, Gummischutzrahmen, 4 x 1.5 V Mignon/ AA/ LR6 Batterie, Sicherung 0.315 A (757213).

Benning IT 130. True RMS Installationsprüfgerät. Multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Mit Prüfung von RCD/FI-Schutzschalter Typ B/ B+ allstromsensitiv und Typ AC, A, F Mischfrequenzen.Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm. Messungen: Isolationswiderstandsmessung ja. Isolationswiderstand 0.01 MOhm - 1 GOhm. Prüfspannung 50 V, 100 V, 250 V, 500 V, 1000 V. Niederohmwiderstand 0.01 Ohm - 2 MOhm, Prüfstrom 200 mA mit Polaritätsumkehr, und Durchgang, Prüfstrom 7 mA. Erdungsmessung über 3-Leiter-Methode optional über Erdungsset 044113. Leitungsimpedanz 0.01 Ohm - 10 kOhm L-N/ L, mit Spannungsfall und Kurzschlussstrom. Schleifenimpedanz 0.01 Ohm - 10 kOhm L-PE, ohne RCD/FI-Auslösung und Kurzschlussstrom. Prüfung von RCD/FI-Schutzschalter Standard und verzögert S, Typ AC, A, F, B, B+, EV, MI mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom mit Rampentest. Prüfen von E-Ladestationen, Simulation der Fahrzeugstatus. Drehfeldprüfung. Spannungsmessbereich AC/DC 1 V - 550 V. Frequenzmessbereich 0 Hz - 500 Hz. Erstfehler-Leckstrom im IT-Netz. Strommessung optional über Stromzangenadapter Benning CC 1 044037, Benning CC 3 044038. Echteffektivwertmessverfahren True RMS. Beleuchtungsstärkemessung optional über Benning Luxmeter Typ B 044111. Besonderheiten: Messwertspeicher über 4 Ebenen, Objekt, Block, Sicherung und Messpunkt. Upload von Anlagenstrukturen. Download von Messwerten. Integrierte Echtzeituhr, Messwert mit Datum/Uhrzeit. Birektionale Schnittstellen USB/RS 232. Grüne/ rote LED für Gut/Schlecht-Anzeige am Prüfgerät und Commander-Prüfspitze. Commander-Prüfspitze mit TEST/SPEICHER-Taste und LED Messstellenbeleuchtung. Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes. Online-Spannungswächter. Akkuladefunktion im Gerät integriert. PC-Software für die Erstellung und Übertragung, Upload, von Anlagenstrukturen zum Gerät und den einfachen Messwertdownload sowie Protokollierung, Prüfbericht, Prüfprotokoll. Inklusive Tasche, PC-Software Benning PC-Win IT 130-200, USB-/ RS-232-Kabel, schaltbare Commander-Prüfspitze, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung Länge = 1.5 m, 3 x Prüfspitzen/ Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus, Kalibrierzertifikat, Sicherung 0,315 A (757211)

Benning IT 115. True RMS Installationsprüfgerät. Multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm. Messungen: Isolationswiderstand 0.01 MOhm - 1 GOhm. Prüfspannung 50 V, 100 V, 250, V, 500 V, 1000 V. Niederohmwiderstand 0.01 Ohm - 2 MOhm, Prüfstrom 200 mA mit Polaritätsumkehr, und Durchgang, Prüfstrom 7 mA. Erdungsmessung mittels 3-Leiter-Methode optional über Erdungsset 044113. Leitungsimpedanz 0.01 Ohm - 10 kOhm L-N/ L, mit Spannungsfall und Kurzschlussstrom. Schleifenimpedanz 0.01 Ohm - 10 kOhm L-PE, ohne RCD/FI-Auslösung und Kurzschlussstrom. Prüfung von RCD/FI-Schutzschalter Standard und verzögert (S), Typ AC, A, F mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom mit Rampentest. Drehfeldprüfung. Spannung AC/DC 1 V - 550 V. Echteffektivwertmessverfahren True RMS. Frequenzmessbereich 14 Hz - 500 Hz. Besonderheiten: Grüne/ rote LED für Gut/Schlecht-Anzeige am Prüfgerät. Online-Spannungswächter. Akkuladefunktion im Gerät integriert. Inklusive Tasche, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung Länge = 1.5 m, 3 x Prüfspitzen/ Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus, Kalibrierzertifikat, Sicherung 0,315 A (757211)

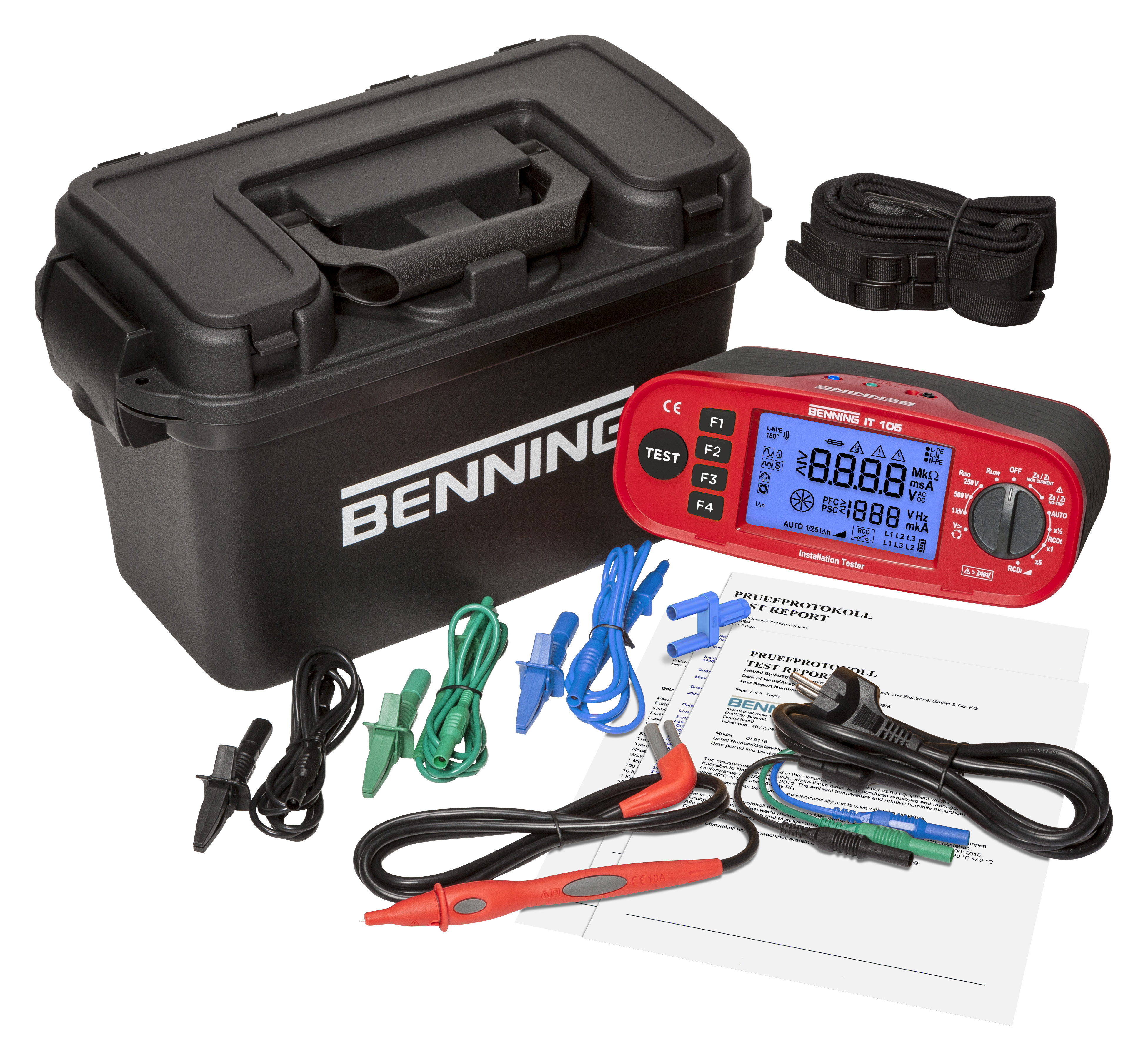

Benning IT 105. Multifunktionales Installationsprüfgerät zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Messungen: Isolationswiderstand 0.20 MOhm - 199 MOhm. Prüfspannung 250 V, 500, 1000 V. Niederohmwiderstand 0.15 Ohm - 199 Ohm, Prüfstrom 200 mA und Durchgang. Leitungsimpedanz 0.20 Ohm - 1999 Ohm L-N/ L, mit Berechnung des Kurzschlussstromes. Schleifenimpedanz 0.20 Ohm - 1999 Ohm L-PE, ohne RCD/FI-Auslösung und Kurzschlussstrom. Prüfstrom sinusförmig (AC) und pulsierender Gleichstrom (A), Standard und verzögert (S). Prüfung von RCD/FI-Schutzschalter Standard und verzögert S, Typ AC, A, F mit AUTO-Test, Auslösezeit und Auslösestrom mit Rampentest. Drehfeldprüfung. Spannung AC/DC 1 V - 440 V, Frequenz 45 Hz - 65 Hz. Besonderheiten: Extra großes Grafikdisplay 95 x 55 mm mit Hintergrundbeleuchtung. Prüfspitze mit TEST-Taste zum Start des Messvorgangs. AUTO-Startfunktion für Niederohm-, Schleifen- und Leitungsimpedanzmessung. LOCK-Funktion Dauermessung des Isolationswiderstandes, Nullabgleich der Messleitungen bis 10 Ohm zur RPE-Messung. Inklusive robustem Hartschalenkoffer, Prüfspitze mit TEST-Taste, Prüfspitzen-/Krokodilklemmensatz, Prüfleitung mit Schutzkontaktstecker, Schulterriemen, 6 x 1,5 V Mignon-Batterien, Sicherung 1,6 A (10194027)

SET Anlagen- und Wallboxprüfung. Das BENNING SET zur Prüfung von ortsfesten Anlagen und Wallboxen ist ideal für den modernen Elektriker. Die Kombination ermöglicht eine normkonforme Prüfung von elektrischen Anlagen und EV-Ladestationen (Wallboxen). Verstaut in der praktischen BENNING L-Boxx® sind Ihre Geräte sicher verpackt. Prüfung gemäß: DIN VDE 0100-600, DIN VDE 0105-100, DIN EN 61851-1 / VDE 0122-1. Set-Lieferumfang: BENNING IT 200 Installationstester (044106), inkl. Protokoll-Software BENNING PC-Win IT 130-200, BENNING EV 3-2 Prüfadapter (044169), BENNING L-Boxx® 238 (10236016). Auto Sequence Installationstester Benning IT 200 zur Prüfung elektrischer Anlagen gemäß DIN VDE 0100-600, IEC 60364-6 und DIN VDE 0105-100, EN 50110. Mit Prüfung von FI/ RCD-Schutzschalter Typ B/ B+ allstromsensitiv und Typ AC, A, F Mischfrequenzen sowie Prüfung von E-Ladestationen (Wallboxen) gemäß VDE 0122-1, DIN EN/ IEC 61851-1 der Ladebetriebsart 3. Bedienung über 4,5-Zoll-Farb-Touchscreen und Drucktasten. Messungen: Isolationswiderstand 0.01 MOhm - 1 GOhm. Prüfspannung 50 V, 100 V, 250 V, 500 V, 1000 V. Autotest zwischen den Leitern L-N-PE, Riso-Vorprüfung zum Schutz angeschlossener Geräte. Niederohmwiderstand 0.01 Ohm - 2 MOhm, Prüfstrom 200 mA mit Polaritätsumkehr, und Durchgang, Prüfstrom 7 mA. Selektive Erdungsmessung optional mittels 2-Zangen-Methode über Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Erdschleifenmessung optionals mittels 3-Leiter-Methode über Erdungsset 044113. Schleifenimpedanz 0.01 Ohm - 10 kOhm L-PE und Leitungsimpedanz 0.01 Ohm - 10 kOhm L-N/ L mit 20 A Prüfstrom inkl. Kurzschlussstrom und Spannungsfall, Schleifenimpedanz L-PE ohne FI/RCD-Auslösung. Prüfung von RCD/FI-Schutzschalter Standard und verzögert S, Typ AC, A, F, B, B+, EV RCD/ EV RCM, RDC-DD, MI RCD und PRCDs mit AUTO-Test, Auslösezeit, Auslösestrom mit Rampentest und Berührungsspannung. Messen von Ableitströmen optional über Stromzangenadapter BENNING CC 4-1 044166. Prüfung von E-Ladestationen, Wallboxen über optionalen Prüfadapter BENNING EV 3-2 044169, speziell abgestimmte Auto Sequences für 1- und 3-phasige Wallboxen inkl. Funktionsprüfung/Erprobung des Ladevorgangs, Prüfung von EV-RCD und 6 mA DC Fehlergleichstrom-Überwachungs-Einrichtungen RDC-DD gemäß IEC 62955 mit Messung der Auslösezeit und Auslösestrom, Dokumentation über vorgefertigte EVSE-Prüfprotokolle. Drehfeldprüfung. Spannungsmessbereich AC/DC 1 V - 550 V. Frequenzmessbereich 0,01 Hz - 500 Hz. Varistorprüfung. Erstfehler-Leckstrom im IT-Netz. Strommessung optional über Stromzangenadapter BENNING CC 4-1 044166, BENNING CC 4-2 044167. Echteffektivwertmessverfahren True RMS. Leistungsmessung ja, optional über Stromzangenadapter BENNING CC 4-1 044166. Oberwellenmessung optional über Stromzangenadapter BENNING CC 4-1 044166. Beleuchtungsstärkemessung optional über BENNING Luxmeter Typ B 044111. Besonderheiten: Großer Messwertspeicher auf 8 GB SD-Karte. Einzelprüfungen und vorprogrammierte Auto-Sequence-Messungen. Auto-Prüfungen per Tastendruck für Z Auto, RCD Auto, Auto-TN, -TN rcd, -TT, -IT. Auftrags-Manager zur Verwaltung von Prüfaufträgen. Erstellung vielschichtiger Anlagenstrukturen inklusive der geplanten Messungen. Benutzerkontenverwaltung. USB-, RS 232- und Funkschnittstelle Cordless-Link. Commander-Prüfstecker für Schutzkontaktsteckdose mit Gut/Schlecht-Anzeige über grüne/rote LED und TEST-Taste. Anschluss für Barcodescanner zur Identifizierung der Messstelle und Umbenennung des Speicherplatzes. Online-Spannungsmonitor zur Überwachung der Prüfanschlüsse. Kostenlose Firmware-Updates. Leistungsstarker 4400 mAh Li-Ionen Akkupack, Akkuladefunktion im Gerät integriert. Protokoll-Software BENNING PC-Win IT 130-200: Erstellung und Übertragung umfangreicher Anlagenstrukturen zum BENNING IT 200 für die rationelle Erst- und Wiederholungsprüfung. Messwertdownload und Protokollierung für elektrische Anlagen und E-Ladestationen, Wallboxen, unterstützt den Datenimport und vorhandenen Funktionsumfang des BENNING IT 130, Exportfunktion der Prüfdaten, Mehrfachinstallation ohne Zusatzkosten möglich, kostenlose Software-Updates. Inklusive Tasche, Software über Downloadlink, USB-Kabel, Commander-Prüfstecker, universelle 3-Leiter-Püfleitung Länge = 1.5 m, 3 x Prüfspitzen/ Krokodilklemmen, 8 GB SD-Karte, wiederaufladbarer 4400 mAh Akkupack, Ladegerät, Kalibrierzertifikat, Sicherung 0,315 A (757211). Der Prüfadapter Benning EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 200/BENNING IT 130 die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäß DIN VDE 0100-600 und DIN VDE 0105-100 durchzuführen. Kompatibel für 1- und 3-phasige Ladestationen (EVSE) der Ladebetriebsart 3 mit Typ-2-Steckverbinder. Ermöglicht die sichere Kontaktierung des Installationsprüfgerätes mit der Ladestation. Simuliert für die Ladestation ein Elektrofahrzeug mit unterschiedlichen Zuständen. Drehschalter Proximity Pilot PP (Kabelsimulation): Simulation unterschiedlicher Strombelastbarkeiten (Kodierungen) der Ladekabel. Drehschalter Control Pilot CP (Fahrzeugsimulation): Simulation unterschiedlicher Fahrzeugzustände, wie A (nicht verbunden), B (verbunden, nicht bereit), C (laden ohne Belüftung), D (laden mit Belüftung) und E (Kurzschluss zwischen CP-PE). Separate Phasenanzeigen (L1/L2/L3) durch drei LEDs sobald Ladestation Energie bereitstellt. Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für die einfache Verbindung mit Installationsprüfgerät. BNC-Anschluss zur Messung des pulsweitenmodulierten CP-Signals der Ladestation mit Oszilloskop. Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert). Inklusive Schutztasche. Robuste L-BOXX 238 aus dem Sortimo- System.

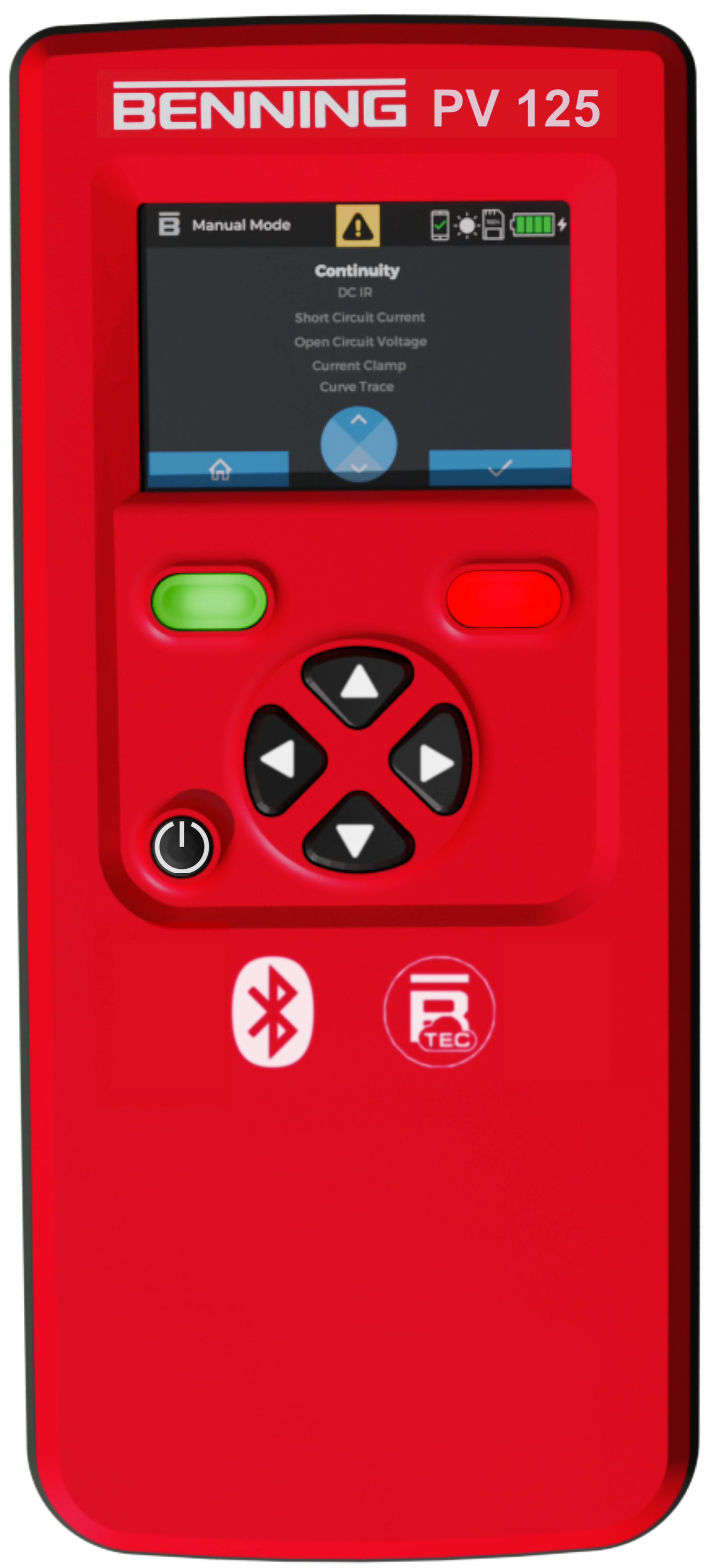

Benning PV 125. PV-Installationstester. Geeignet für Solarteure (Erstinbetriebnahme, Wiederholungsprüfung, Fehlersuche), Photovoltaik-Sachverständige sowie Service-, Reinigungs- und Wartungsteams. PV-Installationstester für die normgerechte Installations- und Wiederholungsprüfung netzgekoppelter PV-Systeme bis 1500 V gemäß VDE 0126-23-1 (DIN EN 62446-1) und VDE 0126-23-2 (DIN EN 62446-2) mit Prüfverfahren 1. Leistungsstark 1500 V (Uo/c), 25 A (Is/c) und RISO-Messung. Einfache Bedienung für die schnelle und zuverlässige Prüfung. Automatische Prüfabläufe und manuelle Einzelmessungen für die effektive Fehleranalyse. Interner Messwertspeicher für 1000 Automessungen gegliedert durch eine komfortable Speicherorganisation über Objekt (10), Wechselrichter (10) und Strang (20). Leistungsoptimiert für moderne PV-Module neuester Zelltechnologie. Leerlaufspannung (Uoc) bis 1500 V DC mit automatischer Anzeige der Spannungspolarität und Warnung bei Falschpolung, Kurzschlussstrom (Is/c) bis 25 A DC, Isolationswiderstand (Riso) mit Prüfspannung 250 V, 500 V, 1000 V, 1500 V bis 999 MOhm, Schutzleiterwiderstand (Rpe) mit Prüfstrom: ± 200 mA DC bis 199 Ohm, Betriebsprüfung des PV-Strangs durch Strommessung bis 400 A und DC-Leistungsmessung bis 600 kW (optional BENNING CM 3-PV, 11001235), Spannungsmessung bis 440 V AC/DC, Anzeige der solaren Einstrahlung (W/m2) und Speicherung der PV-Modul-/Umgebungstemperatur bei Kopplung mit optionalem Einstrahlungs- und Temperaturmessgerät BENNING SUN 3 (11001143). Intuitive Bedienung über 3,5 Farbdisplay, Navigations- und farbigen Funktionstasten, Datenaustausch und Firmware-Updates mit allen gängigen Betriebssystemen (Windows, Mac, Android und iOS), Datenübertragung per Bluetooth BLE 5.0 zum mobilen Endgerät mit Anbindung zur BTEC App, kostenloser Cloud-Zugang mit Basisumfang für die Dokumentation und weiteren optionalen Features, Firmware-Update per Over-the-Air (OTA), leistungsstarker Li-Ionen-Akkupack mit Ladeschale, Messdaten mit Datum- und Zeitstempel, Riso-Messergebnis mit gut/ schlecht-Anzeige, LoRa-Funktechnik für hohe Reichweite (ca. 150 m bei freier Sicht) zum optionalen BENNING SUN 3 (11001143), einstellbare Abschaltzeit (APO). Inkl. Tasche, PV-Messleitungsset MC4 kompatibel (gelb/schwarz), 4 mm Messleitungsset mit Prüfspitze und Krokodilklemme (gelb/schwarz/rot), Li-Ionen-Akku (11,55 V, 2930 mAh) und Ladeschale
