Die Loxone AI Extension verfügt über 4 Eingänge für analoge Spannungssignale wie 0-10V oder digital, sowie 4 analoge Eingäng…
Mehr
Hersteller: Loxone
Art.-Nr.: 100471
BESCHREIBUNGArt.-Nr.: 100471

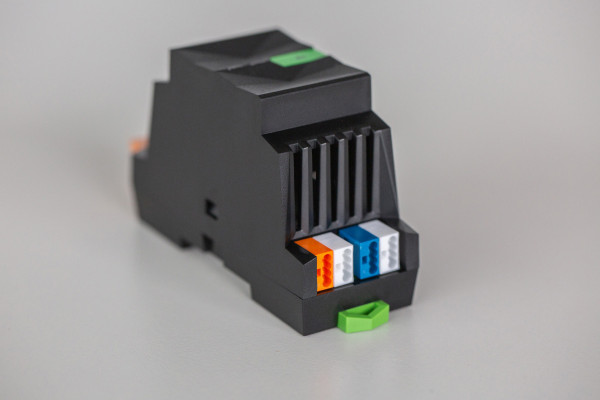

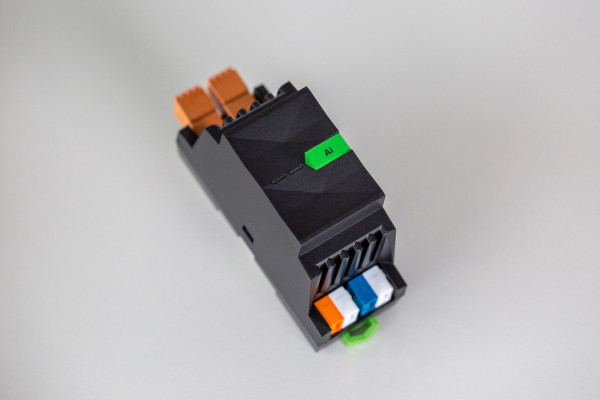

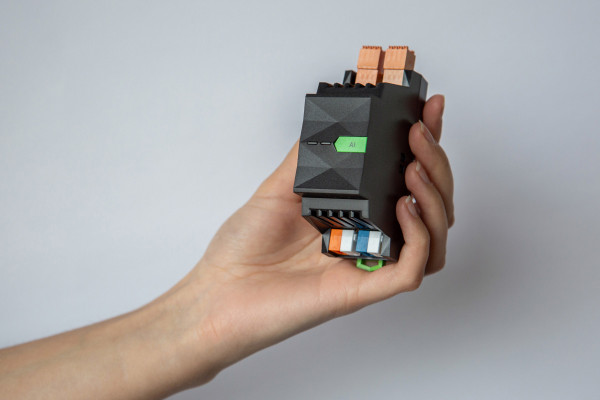

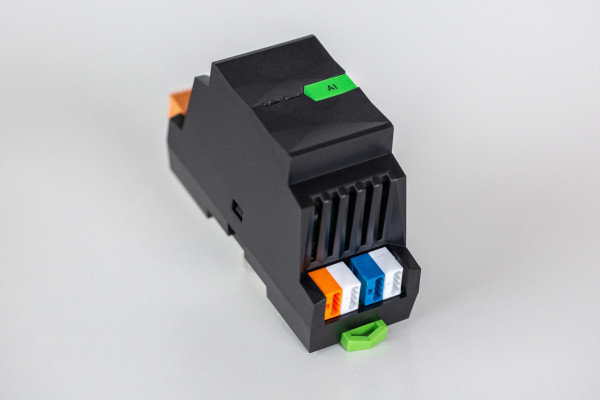

Die Loxone AI Extension verfügt über 4 Eingänge für analoge Spannungssignale wie 0-10V oder digital, sowie 4 analoge Eingänge für Stromsignale wie 0/4-20mA.
Features:
Speziell für den Einsatz bei Industrie-Projekten entwickelt
4x Spannungssignale (differentiell):
Auflösung: 0,02V
Wenn digital verwendet (0-28V)
4x Stromsignale (passiv):
Auflösung: 0,05mA
4x 0-15V Eingang
4x 0/4-20mA Eingang
Zur Erfassung von Analogsensoren aller Art
Technische Details:
Produktmaße:
88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Elektrische Spezifikationen – Versorgungsspannung
9 … 28 V DC
Elektrische Spezifikationen – Leistungsaufnahme
typ. 0,10 W
Elektrische Spezifikationen – Verlustleistung bei max. Last
0,58 W
Eingänge – Analog (1-4)
Für DC-Spannungssignale (differenziell)Bereich: -25 ... 0 ... 25 VAuflösung: 0,02 VRi: 2,3 MOhmBei Verwendung als Digitaleingänge:Logik 0: 0 ... 0,5 VUndefiniert: 0,6 ... 1,5 VLogik 1: 1,6 ... 28 V
Schnittstellen – LOXONE Link
Verbindung mit Miniserver
Eingänge – Analog (5-8)
Für DC-Stromsignale (passiv)Bereich: -30...0…30 mAAuflösung: 0.05 mARi: 105 Ohm

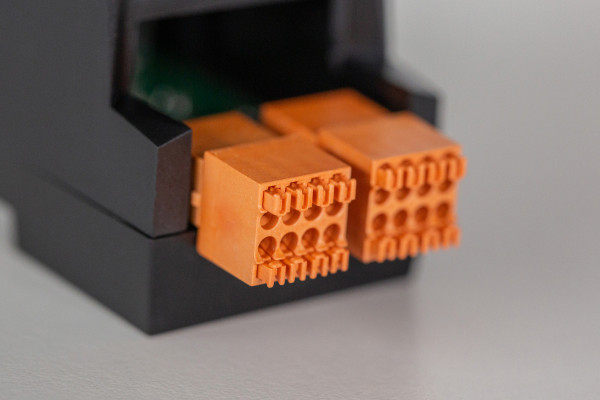

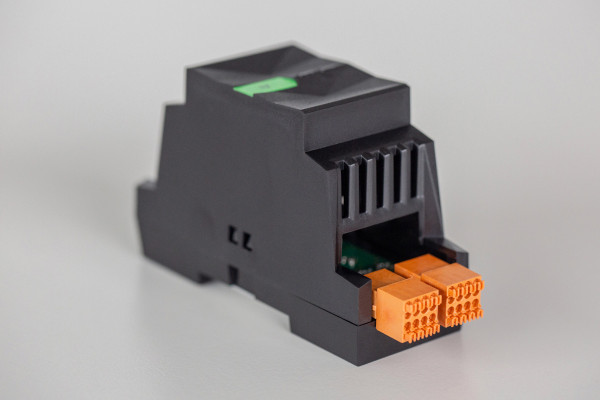

Anschlussklemmen – Leiterquerschnitt
0,25 … 0,8 mm² / AWG 23 … 180,14 … 0,5 mm² / AWG 26 … 20
Umgebungsbedingungen – Temperatur
-40 … 70°C / -40 … 158°F
Anschlussklemmen – Abisolierlänge
5 mm / 0,2"7 mm / 0,28"
Gewicht & Abmessungen – Nettogewicht
57 g
Anschlussklemmen – Klemmentyp
24 VDC & LOXONE LinkEingängeDG220B-
Gewicht & Abmessungen – Produktmaße
88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP20
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F
Produkteigenschaften – Glanzgrad
Matt
Gewicht & Abmessungen – Bruttogewicht
92 g
Gewicht & Abmessungen – Packmaß
121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)
Produkteigenschaften – Montageart
Hutschiene nach EN50022, 35 mm
