Hersteller: Loxone
Art.-Nr.: 100200
BESCHREIBUNGArt.-Nr.: 100200

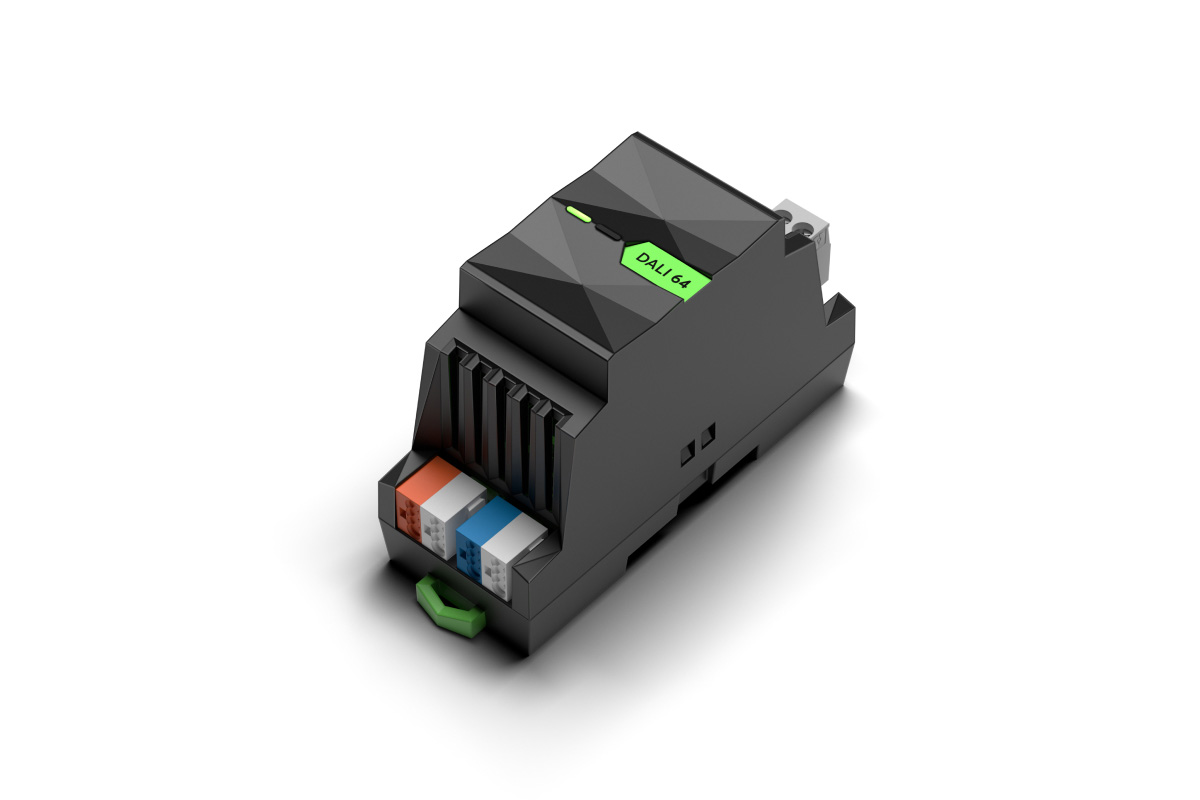

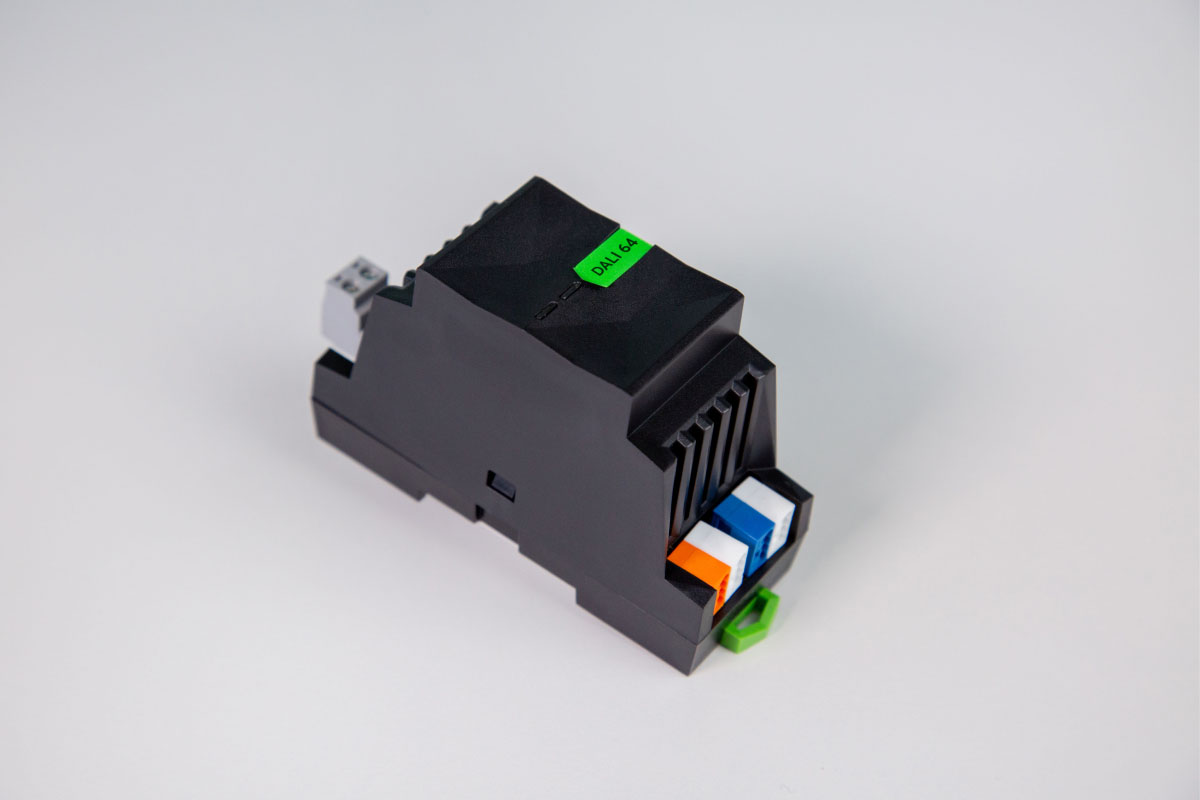

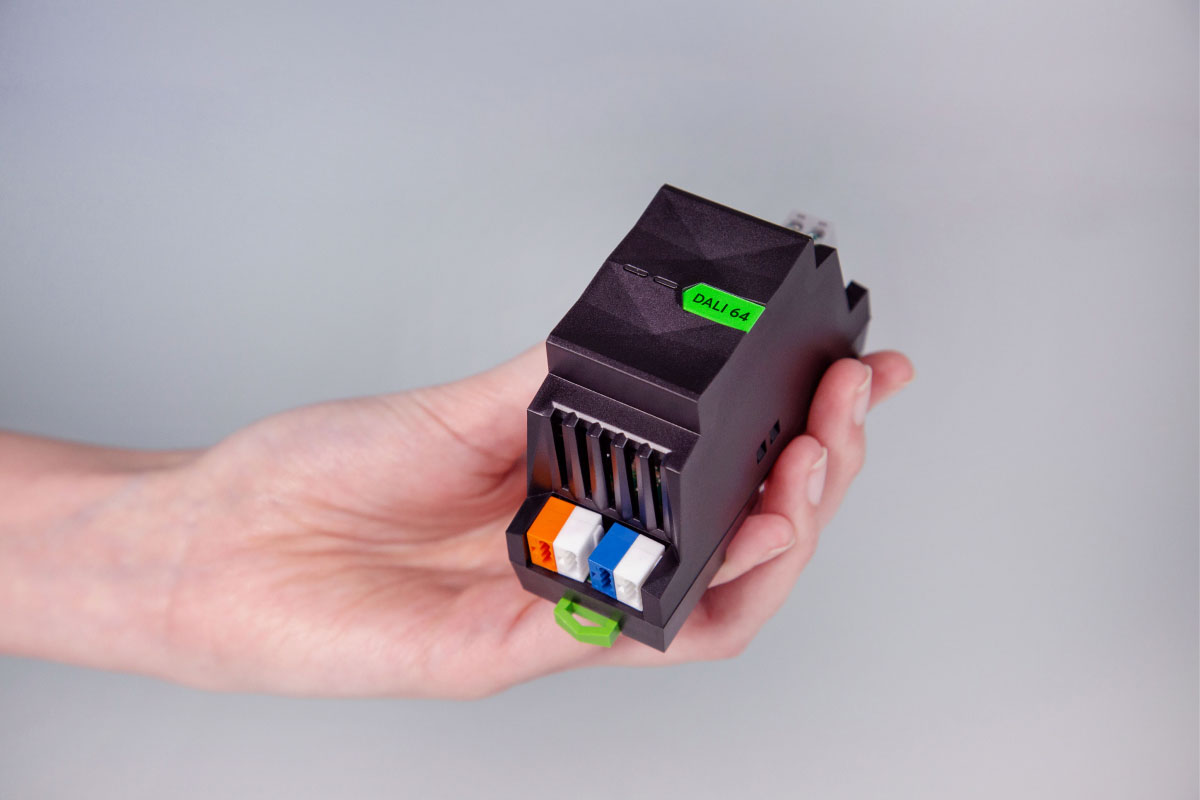

DALI ist eine standardisierte drahtgebundene Beleuchtungsschnittstelle, die von einer Vielzahl an Herstellern und Beleuchtungskörpern unterstützt wird. Die Loxone DALI Extension bindet diese Produkte in das Loxone System ein und ist in der Lage, bis zu 64 DALI Geräte zu steuern.
Features:
- Bis zu 64 DALI Geräte / 16 Gruppen
- Bis zu 300m Kabellänge
- Unterstützt DALI Gerätetypen 0-8
- Unterstützt DALI-2 Instanztypen 1-4
- Interne DALI Spannungsversorgung (abschaltbar)
- DALI-2 certified (Supports DALI/DALI2 lights and exclusively DALI-2 certified sensors)
- Unterstützt den DALI Broadcast Modus
Technische Details:
Versorgungsspannung:
12 … 28 VDC
Elektrische Spezifikationen – Versorgungsspannung
12 … 28 VDC
Elektrische Spezifikationen – Leistungsaufnahme
typ. 0,4 W (keine Buslast)max. 5,4 W (inkl. 250 mA Buslast)
Elektrische Spezifikationen – Verlustleistung bei max. Last
1,4 W (bei 250 mA Buslast)
Schnittstellen – LOXONE Link
Verbindung mit Miniserver
Schnittstellen – DALI
(typ.)Busversorgung: garantiert: 240 mA, max. 250 mA, DALI Geräte: max. 64 Geräte / 16 GruppenDALI Typen: unterstützte DALI Gerätetypen: 0-8, unterstützte DALI-2 Instanztypen: 1-4Buslänge: max. 300 m / 985 ft bei 1,5 mm²Bustopologie: Bus, Linie, Stern, BaumBusspannung: High: 16 V, Low: O V
Anschlussklemmen – Leiterquerschnitt
0,28 … 0,8 mm² / AWG 23 … 180,25 … 2,5 mm² / AWG 24… 12
Umgebungsbedingungen – Temperatur
-40 ... 55°C / -40 ... 131°F
Anschlussklemmen – Abisolierlänge
5 … 6 mm / 0.2 … 0.24”7 mm / 0.28"
Gewicht & Abmessungen – Nettogewicht
68 g
Anschlussklemmen – Klemmentyp
24 VDC & LOXONE LinkSchnittstelleDG220BMSTB2,5
Gewicht & Abmessungen – Produktmaße
88 x 35,4 x 57 mm / 3,46 x 1,39 x 2,24” (L x B x H), 2 Teilungseinheiten
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP20
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °F-40 … 70 °C / -40 … 158 °F
Produkteigenschaften – Glanzgrad
Matt
Gewicht & Abmessungen – Bruttogewicht
87 g
Gewicht & Abmessungen – Packmaß
121 x 38 x 62 mm / 4,76 x 1,50 x 2,44” (L x B x H)
Produkteigenschaften – Montageart
Hutschiene nach EN50022, 35 mm
Zertifizierungen & Standards – Normen
IEC 62368-1:2018UL 62368-1:2019 Ed.3CSA C22.2#62368-1:2019 Ed.3
