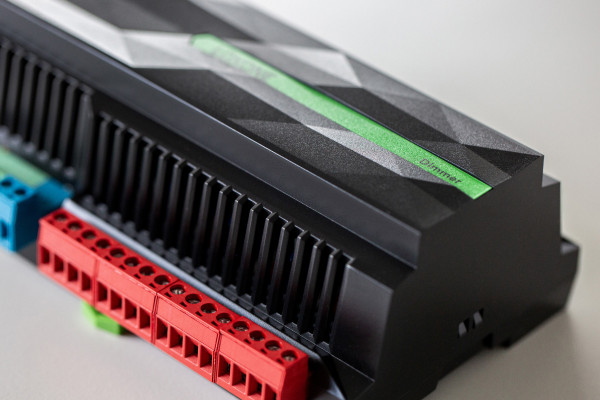

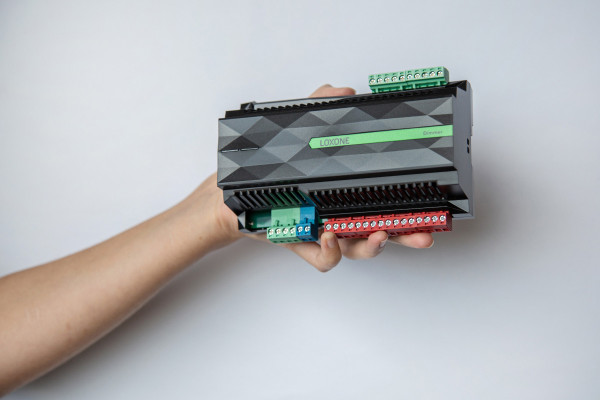

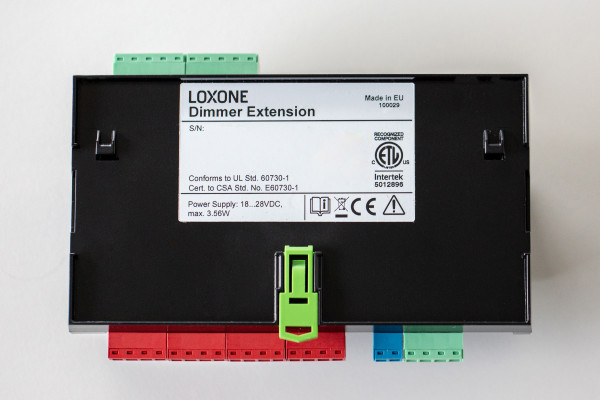

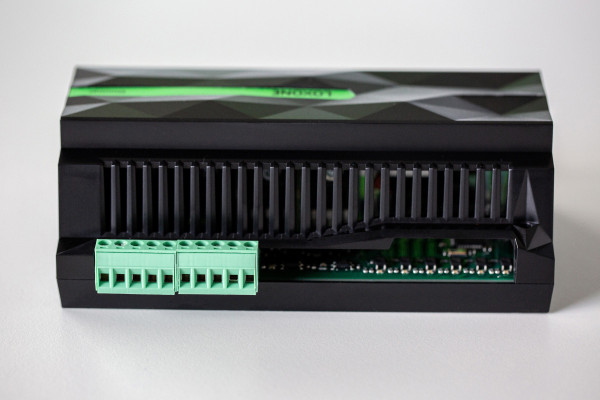

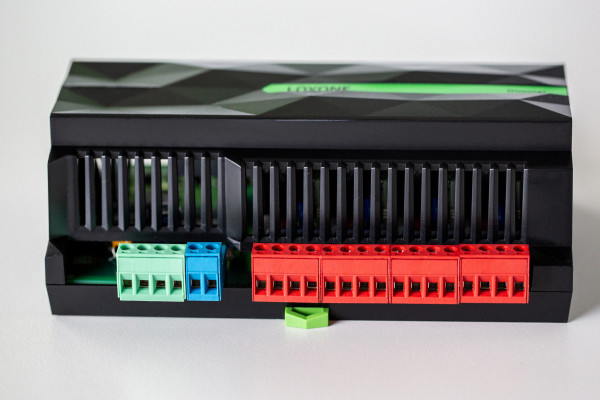

Loxone Dimmer Extension
Projekt-Konfiguratoren für Haus & Raum
Ideal für Neubau, Umbau und smarte Elektroinstallation
Geprüfte Produkte aus der Praxis für Heimwerker
Artikelverfügbarkeit wird mehrmals am Tag aktualisiert
Persönlicher Support bei Planung & Produktauswahl
Listen anlegen, abspeichern und etappenweise bestellen
Die Loxone Dimmer Extension stellt 4 Ausgänge zum Dimmen von Hochvolt-Leuchtmitteln zur Verfügung.Features:4 dimmbare Ausgän…
Mehr
Hersteller: Loxone
Art.-Nr.: 100029
BESCHREIBUNGArt.-Nr.: 100029
Die Loxone Dimmer Extension stellt 4 Ausgänge zum Dimmen von Hochvolt-Leuchtmitteln zur Verfügung.
Features:
4 dimmbare Ausgänge
8 digitale Eingänge
universell einsetzbar für ohmsche, kapazitive und induktive Last
Technische Details:
Versorgungsspannung:
18 … 28 VDC
Produktmaße:
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Elektrische Spezifikationen – Versorgungsspannung
18 … 28 VDC
Elektrische Spezifikationen – Leistungsaufnahme
typ. 0,33 W, max. 0,36 W
Elektrische Spezifikationen – Verlustleistung bei max. Last
3,56 W
Eingänge – Digital (8)
Logik 0: 0 … 4,5 VDCUndefiniert: 4,5 … 5 VDCLogik 1: 5 … 24 VDC(Ri = 100 kOhm)
Schnittstellen – LOXONE Link
Verbindung mit Miniserver
Ausgänge – Dimmbar (4)
$1d
Anschlussklemmen – Leiterquerschnitt
0,05 … 2,5 mm² / AWG 30 … 12
Umgebungsbedingungen – Temperatur
-10…50 °C / 14…122 °F
Anschlussklemmen – Abisolierlänge
6 … 7,5 mm / 0,24 … 0,30”
Gewicht & Abmessungen – Nettogewicht
353 g
Gewicht & Abmessungen – Produktmaße
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP20
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Anschlussklemmen – Temperaturbeständigkeit
min. 80 °C / 176 °F für IEC,min. 75 °C / 167 °F für UL
Produkteigenschaften – Glanzgrad
Matt
Anschlussklemmen – Anzugsdrehmoment
0,5 … 0,6 N·m / 0,37 … 0,44 Ib·ft
Zertifizierungen & Standards – Bemessungsspannung der Dimmerausgänge
2.5 kV (UL 60730-1, max. Höhe 2000 m)
Zertifizierungen & Standards – Einsatzgebiet
Typ 1 (UL 60730-1, CSA E 60730-1)
Gewicht & Abmessungen – Bruttogewicht
424 g
Gewicht & Abmessungen – Packmaß
180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)
Zertifizierungen & Standards – Software Klasse
A
Produkteigenschaften – Montageart
Hutschiene nach EN50022, 35 mm
Zertifizierungen & Standards – Verschmutzungsgrad
2
Zertifizierungen & Standards – Normen
UL 60730-1IEC 60730-1
