Der Loxone Energiezähler ist ein Direktzähler zur Montage auf der DIN-Schiene. Er ermöglicht eine MID-zertifizierte & b…
Mehr
Hersteller: Loxone
Art.-Nr.: 100567
BESCHREIBUNGArt.-Nr.: 100567

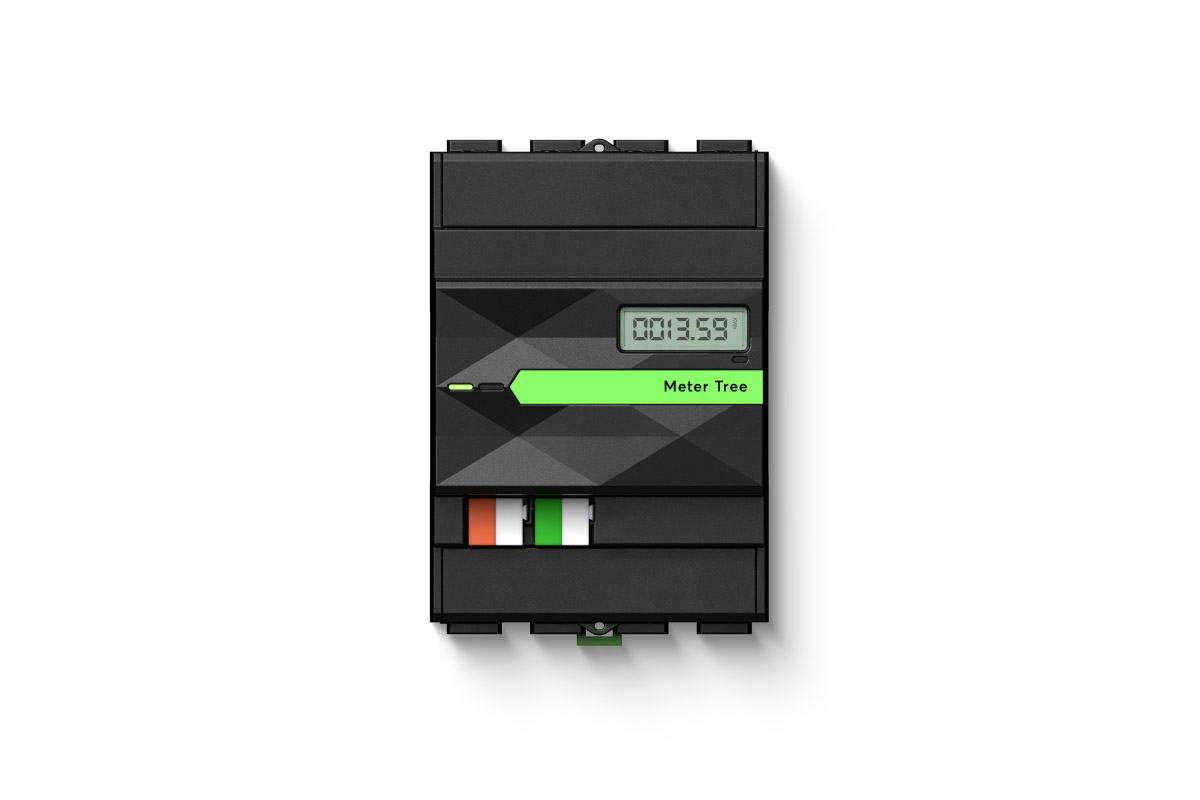

Der Loxone Energiezähler ist ein Direktzähler zur Montage auf der DIN-Schiene. Er ermöglicht eine MID-zertifizierte & bidirektionale Energiemessung für bis zu 100A. Die gemessenen Werte können für das Energiemanagement, die Erfassung von Verbrauchsdaten und vieles mehr verwendet werden.
Features:
- Einfach integriert: dank Tree direkt loslegen anstatt sich mit Register-Adressen herumzuschlagen.
- Abrechenbar: MID zertifiziert und plombierbar
- Überblick behalten: Kosten unter Kontrolle & immer wissen was verbraucht wird
- Live Werte: erfasst auch kurze Lastspitzen dank sekündlicher Abfrage
- Abgesichert: vollintegriert in das Last-Management
- Geld sparen: dank Live-Werten optimal für Energiemanagement
- Display für Zählerstand und Leistung
- Vollständig integriert in die Zählerbausteine
- Einstellbare Verdrahtungsrichtung in der Software
Technische Details:
Spannung:
100 ... 480V, 50/60Hz
Strom:
max. 100A (pro Phase)
Produktmaße:
72x105x66mm / 2,83x4,13x2,60" (LxBxH), 4 Teilungseinheiten
Technische Daten – Leistungsaufnahme
0.4W
Technische Daten – Verlustleistung bei max. Last
2W pro Phase (at 100A)
Technische Daten – Leistung
Bereich: 0.01...99.9 kW / kVAr / kVA Genauigkeit: ±1%
Technische Daten – Energie
Bereich: 0...999999 kWh / kVArh Verbrauch und Lieferung Genauigkeit: Klasse 1 IEC62053, Klasse B EN50470
Technische Daten – Spannung
100 ... 480 VAC, 50/60Hz, Bereich: 100…276VAC Genauigkeit: ±0.5%
Technische Daten – Strom
Bereich: 0.05...100A Genauigkeit: ±0.5%, max. 100A (pro Phase)
Technische Daten – Frequenz
Bereich: 49...61 Hz Genauigkeit: ±0.2%
Betriebsbedingungen - gemäß MID 2014/32/EU Anhang V – Spannung
Un: 3x230 / 400 VAC, ± 20 %
Betriebsbedingungen - gemäß MID 2014/32/EU Anhang V – Strom
Imin: 0.5A / Iref: 10A / Imax: 100A

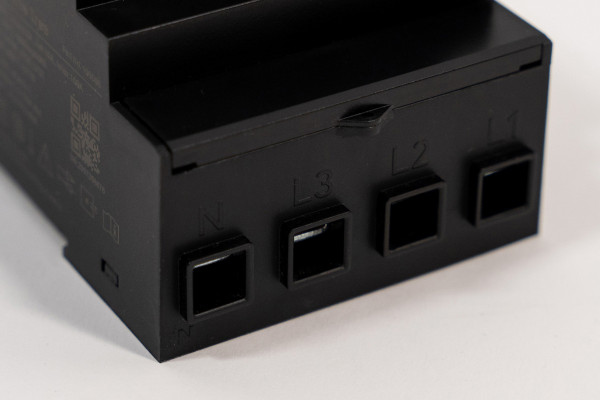

Anschlussklemmen – Leiterquerschnitt
Netzspannung: 1.5...25mm² / AWG16...3 * 24VDC & LOXONE Tree: 0.28...0.8mm² / AWG23...18 *Aderendhülsen erforderlich für feindrähtige Leiter
Betriebsbedingungen - gemäß MID 2014/32/EU Anhang V – Frequenz
fn: 50 Hz, ± 2 %
Umgebungsbedingungen – Temperatur
-40 … 70°C / -40 … 158°F
Anschlussklemmen – Abisolierlänge
Netzspannung: 14...15mm / 0.55...0.59” 24VDC & LOXONE Tree: 5...6mm / 0.2...0.24"
Betriebsbedingungen - gemäß MID 2014/32/EU Anhang V – Leistungsfaktor
cos: 0,5 induktiv … 0,8 kapazitiv
Gewicht & Abmessungen – Nettogewicht
352g
Betriebsbedingungen - gemäß MID 2014/32/EU Anhang V – Genauigkeit (Energie)
Klasse B (2%, @ +5°C … +30°C)
Gewicht & Abmessungen – Produktmaße
72x105x66mm / 2,83x4,13x2,60" (LxBxH), 4 Teilungseinheiten
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Anschlussklemmen – Temperaturbeständigkeit
Netzspannung: -40...70°C / -40…158°F 24VDC & LOXONE Tree: -40...105 °C / -40...221°F
Produkteigenschaften – Glanzgrad
Matt
Anschlussklemmen – Anzugsdrehmoment
Netzspannung: 3 N.m / 2.21 lbf.ft 24VDC & LOXONE Tree: -
Gewicht & Abmessungen – Bruttogewicht
390 g
Gewicht & Abmessungen – Packmaß
124x78x72mm / 4.88x3.07x2.83" (LxWxH)
Zertifizierungen & Standards – Schutzklasse
IP20
Anschlussklemmen – Schraubenantrieb
Netzspannung: Pozidriv 2 (PZ2) 24VDC & LOXONE Tree: -
Produkteigenschaften – Montageart

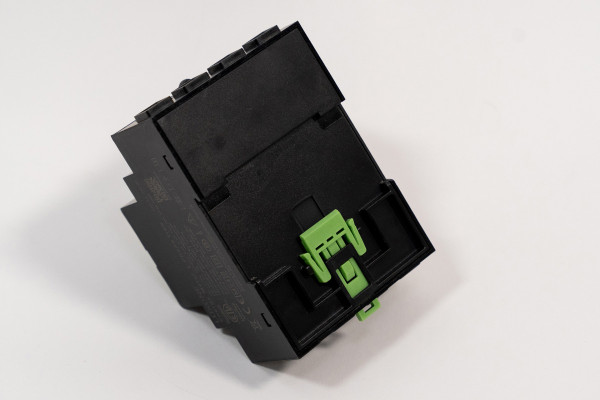

Hutschiene nach EN50022, 35 mm
Zertifizierungen & Standards – Genauigkeitsklasse 0,5
Genauigkeitsklasse 0,5
