Der Nano Motor Controller Air ist ein kompaktes Modul mit Gleichstrom-Ausgängen, welches über die Loxone Air Funktechnolog…
Mehr
Hersteller: Loxone
Art.-Nr.: 100472
BESCHREIBUNGArt.-Nr.: 100472

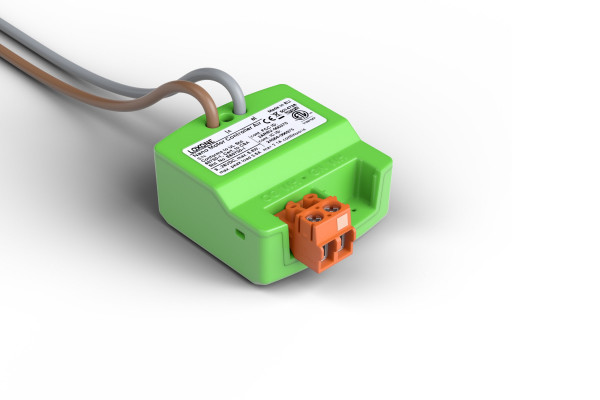

Der Nano Motor Controller Air ist ein kompaktes Modul mit Gleichstrom-Ausgängen, welches über die Loxone Air Funktechnologie angesteuert wird. An den konfigurierbaren Ausgängen können Gleichstrom-Motore in der Geschwindigkeit gesteuert werden, oder LED-Leuchtmittel gedimmt werden.
Features:
- 3 Betriebsarten: Motor Bidirektional, Motor Unidirektional, PWM Dimmung
- Integrierte Überstromerkennung sowie Stromflusserkennung
Technische Details:
Versorgungsspannung:
9 … 26 VDC
Max. Gesamtbelastung der Ausgänge:
2,1A kontinuierlich; 5A Spitze (<30s)
2,1A
PWM Frequenz:
1 ... 10kHz
400Hz
Einstellbereich Stromflusserkennung:
100 ... 3500mA
Einstellbereich Überstromerkennung:
100 ... 3500mA
Produktmaße:
39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)
Elektrische Spezifikationen – Versorgungsspannung
9 … 26 VDC
Elektrische Spezifikationen – Leistungsaufnahme
typ. 0,22 W, max. 0,28 W
Konfiguration – Betriebsart
Motor Bidirektional1 AusgangMotor Unidirektional2 AusgängeDimmer1 Ausgang
Konfiguration – Max. Gesamtbelastung der Ausgänge
2,1 A kontinuierlichmax. 2,1 A
Konfiguration – PWM Frequenz
1 … 10 kHz400 Hz
Konfiguration – Verlustleistung bei max. Last
5,8 W1,7 W
Konfiguration – Einstellbereich Stromflusserkennung
100 … 3 500 mA-
Konfiguration – Einstellbereich Überstromerkennung
100 … 3 500 mA-
Schnittstellen – LOXONE Air
868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW interne Antenne
Verbindungskabel – Leiterquerschnitt
1 mm² / AWG 18
Verbindungskabel – Temperaturbeständigkeit
min. 80 °C / 176 °F für IEC,min. 75 °C / 167 °F für UL
Anschlussklemmen – Leiterquerschnitt
0,75 … 2,5 mm² / AWG 18 … 13
Umgebungsbedingungen – Temperatur
-20 … 50 °C / -4 … 122 °F
Verbindungskabel – Länge
150 mm / 5,91"
Anschlussklemmen – Abisolierlänge
5 mm / 0,2”
Gewicht & Abmessungen – Nettogewicht
37 g
Gewicht & Abmessungen – Produktmaße
39,45 x 38,95 x 20,20 mm / 1,55 x 1,53 x 0,80” (L x B x H)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP20
Anschlussklemmen – Leitertyp
Kupfer / Aluminium
Produkteigenschaften – Farbe
Grün: RAL 6018
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °F
Produkteigenschaften – Glanzgrad
Matt
Verbindungskabel – Abisolierlänge
10 mm / 0,4"
Anschlussklemmen – Anzugsdrehmoment
0,35 … 0,4 N·m / 0,26 … … 0,3 Ib·ft
Gewicht & Abmessungen – Bruttogewicht
59 g
Zertifizierungen & Standards – Zertifizierungen
UL 60730-1CSA E60730-1IEC 60730-1
Gewicht & Abmessungen – Packmaß
84 x 80 x 47 mm / 3,31 x 3,15 x 1,85” (L x B x H)
