Die Power Supply & Backup ist mehr als nur ein Hutschienen-Netzteil für bis zu 40A. Es bietet sieben vom Netz isolierte…
Mehr
Hersteller: Loxone
Art.-Nr.: 100401
BESCHREIBUNGArt.-Nr.: 100401

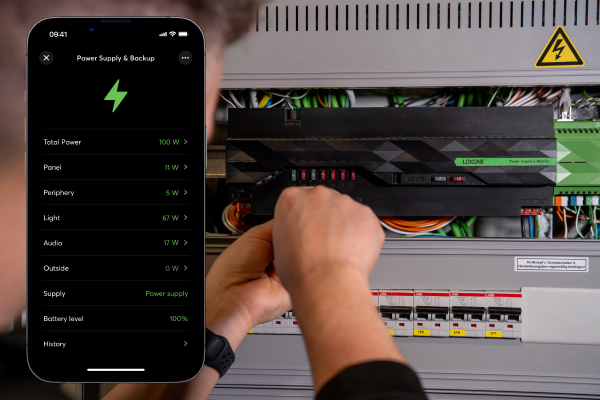

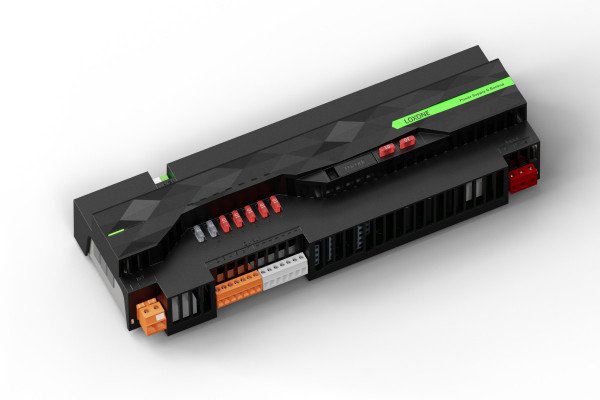

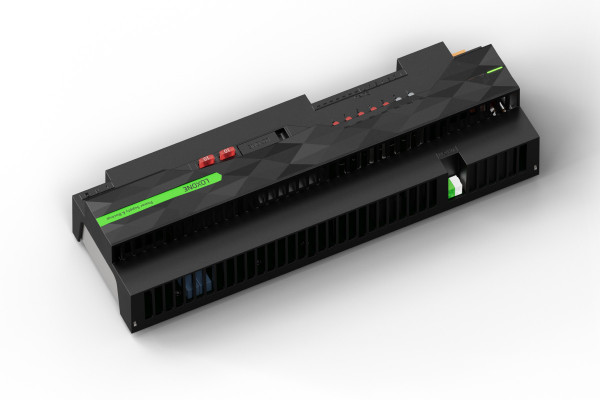

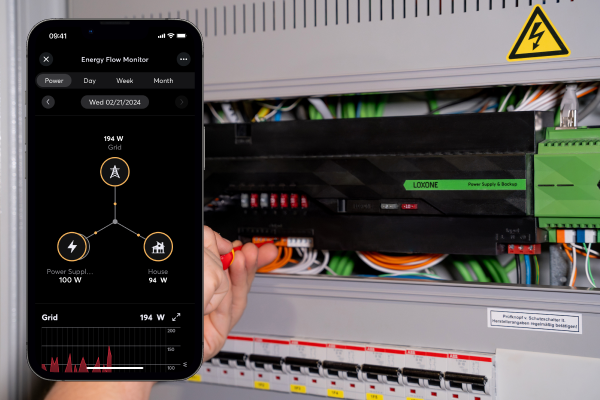

Die Power Supply & Backup ist mehr als nur ein Hutschienen-Netzteil für bis zu 40A. Es bietet sieben vom Netz isolierte Ausgänge mit 24 VDC für jeweils bis zu 10A. Jeder Ausgang verfügt über eine eigene Sicherung und Leistungsmessung. Schließen Sie zusätzlich eine 36VDC-Batterie an, um Ihre Loxone Installation im Falle eines Stromausfalls mit Strom zu versorgen. Natürlich ohne Unterbrechung.
Technische Details:
Eingangsstrom Nenn / Spitze:
4.6A / 6.9A
Produktmaße:
324x110x72,37mm / 12,76x4,33x2,85" (LxBxH), 18 Teilungseinheiten
AC Eingang (Netzspannung) – Nennspannung
208 … 240VAC, 50 … 60Hz
AC Eingang (Netzspannung) – Eingangsstrom Nenn / Spitze
4.6A / 6.9A
AC Eingang (Netzspannung) – Einschaltstrom
15A
AC Eingang (Netzspannung) – Wirkungsgrad
typ. 94%
AC Eingang (Netzspannung) – Leistungsaufnahme ohne Last
4W
AC Eingang (Netzspannung) – Leistungsfaktor
0.96
Schnittstellen – LOXONE Tree
Verbindung mit Miniserver / Tree Extension
Umgebungsbedingungen – Umgebungstemperatur
-25 … 70°C / -13 … 158°F Lastminderung von 2% / °K über 45°C / 113°F erforderlich!
DC Ausgänge – Nennspannung
24 … 27VDC (einstellbar in LOXONE Config)
Umgebungsbedingungen – Installation
Auf einer Hutschiene in einem geeigneten Installationsverteiler montieren. Durch horizontale Montage im unteren Bereich des Verteilers und einen Freiraum von 50mm / 2" über und unter dem Gerät die Wärmeableitung sicherstellen. Belüftungsöffnungen, nicht abdecken.
DC Ausgänge – Gesamtstrom Nennlast (dauernd)
Netzbetrieb: 40A Batteriebetrieb: 25A
DC Ausgänge – Gesamtstrom Spitzenlast (10sec)
Netzbetrieb: 60ABatteriebetrieb: 40A
DC Ausgänge – Ausführung der Ausgänge
7 Ausgänge mit je bis zu 10Aeinzeln abgesichert, durch Benutzer wechselbare SicherungenMeldung defekter Sicherungen durch LEDs und SoftwareLeistungsmessung für jeden Ausgangvom Netz isoliert, SELV und PELV fähigGND-Klemmen intern verbundenThermischer, und Überlastschutz durch Abschaltung der Gesamtlast
DC Ausgänge – Sicherungstyp
Kfz Flachsicherung Mini 32V, APM/ATMLittelfuse® 297max. 15A
Batterie Eingang – Nennspannung
36VDC
Batterie Eingang – Entladestrom Spitzenlast
25A
Anschlussklemmen – Abisolierlänge
AC Eingang, DC Ausgänge: 7mm / 0,28" Batterie Eingang: 8mm / 0,32" LOXONE Tree: 5 … 6mm / 0,2 … 0,24"
Batterie Eingang – Entladestrom Nennlast
17A
Gewicht & Abmessungen – Nettogewicht
1532g
Anschlussklemmen – Klemmentyp
AC Eingang, DC Ausgänge: 0.5 ... 2.5mm² / AWG20 ... 12 Batterie Eingang: 0.5 … 4mm² / AWG20 … 10 LOXONE Tree: 0.28 … 0.8mm² / AWG23 … 18, AC Eingang, DC Ausgänge: 2EDGK Batterie Eingang: EC762V LOXONE Tree: DG220B
Batterie Eingang – Max. Ladestrom
2A
Gewicht & Abmessungen – Produktmaße
324x110x72,37mm / 12,76x4,33x2,85" (LxBxH), 18 Teilungseinheiten
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Batterie Eingang – Batterietyp
Blei-Säure, VRLA empfohlen
Batterie Eingang – Batteriekapazität
max. 200Ah für eine einzelne Batterie eines 36V-Packs
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Batterie Eingang – Max. Länge der Batterieleitungen
2m / 6.56ft
Elektrische Spezifikationen – Schutzart
PELV empfohlen
Anschlussklemmen – Temperaturbeständigkeit
AC Eingang, DC Ausgänge: min. 90°C / 194°F Batterie Eingang: min. 90°C / 194°F LOXONE Tree: -40 … 105°C /-40 … 221°F
Batterie Eingang – Batterieabsicherung
Die Batterieleitung ist nahe der Batterie passend abzusichern.
Produkteigenschaften – Glanzgrad
Matt
Anschlussklemmen – Anzugsdrehmoment
AC Eingang, DC Ausgänge: 0.5 … 0.6Nm / 0.37 … 0.44 lbf ft Batterie Eingang: 0.7Nm / 0.52 lbf ft LOXONE Tree: -
Zertifizierungen & Standards – Einsatzgebiet
Typ 1 (Mit Schutzleiter, Einbaugerät für feste Verdrahtung)
Gewicht & Abmessungen – Bruttogewicht
1832g
Gewicht & Abmessungen – Packmaß
372x148x105mm / 14,65x5,83x4,13" (LxBxH)
Umgebungsbedingungen – Min. Volumen des Verteilers
100l / 6100 cu in
Zertifizierungen & Standards – Schutzklasse
IP20
Produkteigenschaften – Montageart
Hutschiene nach EN50022, 35 mm
Zertifizierungen & Standards – Verschmutzungsgrad
2
Zertifizierungen & Standards – EMV entspricht den folgenden Normen
EN 61000-6-1EN 61000-6-3
Zertifizierungen & Standards – Überspannungskategorie
II, gemäß IEC 62368-1
