Wallbox 11kW 16A TreeArtikel Nr.: 100526650,00 €exkl. MwSt.Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 1…
Mehr
Hersteller: Loxone
Art.-Nr.: 100526
BESCHREIBUNGArt.-Nr.: 100526

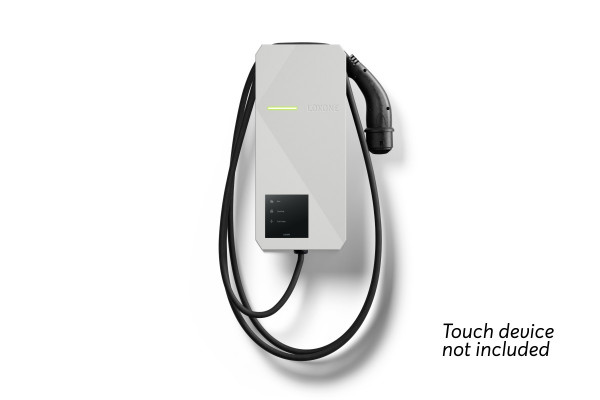

Wallbox 11kW 16A Tree
Artikel Nr.: 100526
650,00 €
exkl. MwSt.
Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 11kW für Elektrofahrzeuge. Die Tree Schnittstelle ermöglicht alle Freiheiten für ein effizientes Energiemanagement.
Features:
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: Günstig laden, auch ohne PV-Anlage. Ideal für variable Stromtarife
- Einfache Bedienung mit dem Touch Pure Flex oder der Loxone App
- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Nutzeridentifikation und Abrechnung per NFC
- Optionale Erweiterung durch Touch Geräte, Zähler
- Bis zu 5 anpassbare Lademodi
- Einfache Integration über Tree
- OCPP fähig
Technische Details:
Max. Ladeleistung:
11kW (3 phasig 16A)
3,7kW (1 phasig 16A)
einstellbar von 1,38kW bis 3,7/11kW
Ladekabel mit Stecker:
Typ 2 Stecker (IEC 62196)
5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm²
Modbus RTU:
max. 1 Gerät
max. 3 m Leitungslänge
einstellbare Baudrate & Parität
Datentypen: 16 & 32 bit
min. Abfragezyklus: 0,1 s / 1 s
Schutzart:
IP44 (IEC 60529)
IK08 (IEC 62262)
Produktmaße:
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Versorgung und Leistung – Nennspannung
AC-Eingang (Netzspannung)24 VDC Eingang3 x 230/400 V or 1x 230 V, 50-60 Hz18-24 V
Versorgung und Leistung – Leistungsaufnahme
AC Eingang (Netzspannung): - 24V DC Eingang: Standby: 0.3W charging: 3W Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.
Versorgung und Leistung – Nennstrom
AC Eingang (Netzspannung): 3x 16A or 1x 16A 24V DC Eingang: max. 400mA
Laden – Max. Ladeleistung
11kW (3 phasig 16A)3,7kW (1 phasig 16A)einstellbar von 1,38kW bis 3,7/11kW
Schnittstellen – LOXONE Tree
Verbindung mit Miniserver / Tree Extension
Laden – Ladebetriebsart
Ladebetriebsart 3 (IEC 61851-1)
Umgebungsbedingungen – Installation

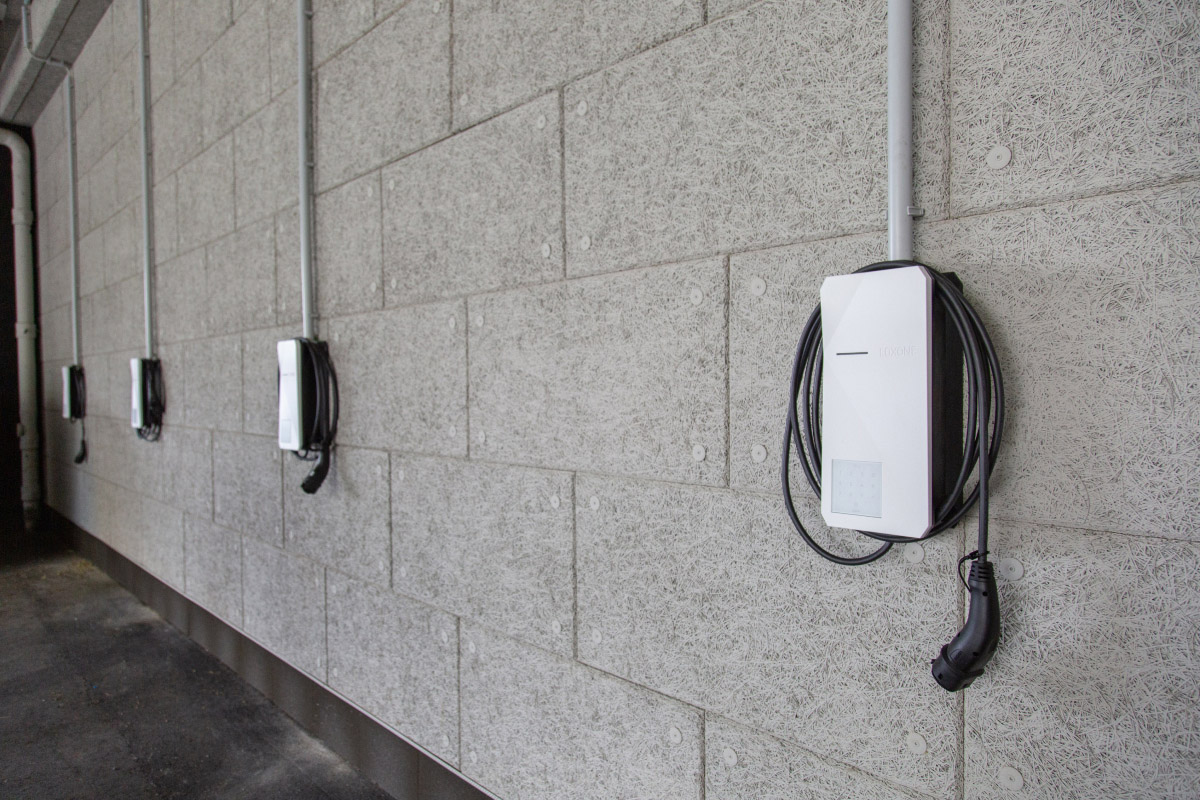

Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Laden – Fehlerstromerkennung
Intern, RDC-MD, DC 6 mA, (IEC 62955)

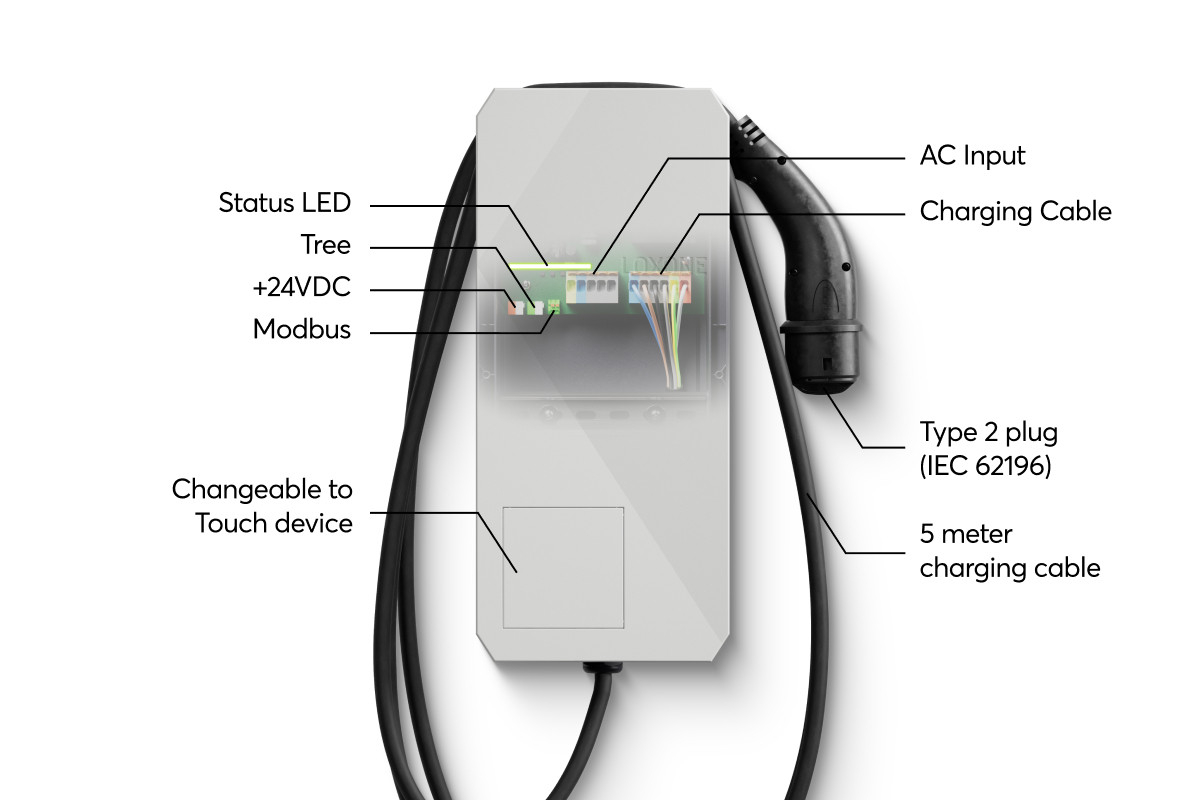

Laden – Ladekabel mit Stecker
Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 5 x 4 mm² + 1 x 0,5 mm²
Schnittstellen – Modbus RTU
max. 1 Gerätmax. 3 m Leitungslänge einstellbare Baudrate & Parität Datentypen: 16 & 32 bit min. Abfragezyklus: 0,1 s / 1 s
Schnittstellen – OCPP
1.6 & 2.0.1, NFC Code Touch erforderlich
Anschlussklemmen – Leiterquerschnitt
0,5 … 6 mm² / AWG 20 … 80,75 … 2,5 mm² / AWG 18 … 130,28 … 0,8 mm² / AWG 23 … 180,25 … 0,75 mm² / AWG 24 … 16
Umgebungsbedingungen – Temperatur
-20 … 50 °C / -4 … 122 °F
Anschlussklemmen – Abisolierlänge
12 mm / 0,47"5 mm / 0,2”5 … 6 mm / 0,2 … 0,24"8 mm / 0,31"
Gewicht & Abmessungen – Nettogewicht
3,5 kg
Anschlussklemmen – Klemmentyp
$20
Gewicht & Abmessungen – Produktmaße
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP44 (IEC 60529)
Umgebungsbedingungen – Stoßfestigkeitsgrad
IK08 (IEC 62262)
Produkteigenschaften – Farbe
Gehäuse: RAL 9005 Dekorabdeckung: RAL 9003
Umgebungsbedingungen – Schutzklasse
Klasse I
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-60 … 100 °C / -76 … 212 °F
Produkteigenschaften – Glanzgrad
Matt
Umgebungsbedingungen – Empfohlene Montagehöhe
Kabelauslass: 132cm / 52" Oberkante: 165cm / 65"
Anschlussklemmen – Anzugsdrehmoment
-0,35 … 0,4 Nm / 0,26 … 0,3 lbf·ft--
Umgebungsbedingungen – Betriebshöhe
max. 2000 m
Gewicht & Abmessungen – Bruttogewicht
4,8 kg
Zertifizierungen & Standards – Zertifizierungen
Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)OVE R37:2024 (AT TOR)
Gewicht & Abmessungen – Packmaß
575x330x155mm / 22,64x12,99x6,1" (HxBxT)
Anschlussklemmen – Anschlussraum
Hutschiene mit 158mm / 6,2" Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten
Zertifizierungen & Standards – Verschmutzungsgrad
3
Zertifizierungen & Standards – Normen
CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22
