Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 7,4kW für Elektrofahrzeuge. Die Air Schnittstelle ermöglicht…
Mehr
Hersteller: Loxone
Art.-Nr.: 100536
BESCHREIBUNGArt.-Nr.: 100536
Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 7,4kW für Elektrofahrzeuge. Die Air Schnittstelle ermöglicht alle Freiheiten für ein effizientes Energiemanagement.
Features:
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: Günstig laden, auch ohne PV-Anlage. Ideal für variable Stromtarife
- Einfache Bedienung mit dem Touch Pure Flex oder der Loxone App
- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Nutzeridentifikation und Abrechnung per NFC
- Optionale Erweiterung durch Touch Geräte, Zähler
- Bis zu 5 anpassbare Lademodi
- Einfache Integration über Air
- OCPP fähig
Technische Details:
Max. Ladeleistung:
7,4kW (1 phasig 32A)
einstellbar von 1,38kW bis 7,4kW
Ladekabel mit Stecker:
Typ 2 Stecker (IEC 62196)
5 Meter Kabel, 3x6mm² + 1x0,5mm²
Schutzart:
IP44 (IEC 60529)
IK08 (IEC 62262)
Produktmaße:
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Elektrische Spezifikationen – Nennspannung
AC Eingang (Netzspannung): 1x230V, 50-60Hz 24V DC Ausgang: 24V DC
Elektrische Spezifikationen – Leistungsaufnahme
AC Eingang (Netzspannung): Standby: 0.6W, charging: 2.5W 24V DC Ausgang: - Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.
Elektrische Spezifikationen – Nennstrom
AC Eingang (Netzspannung): 1x 32A 24V DC Ausgang: max. 100mA
Elektrische Spezifikationen – Max. Ladeleistung
7,4kW (1 phasig 32A)einstellbar von 1,38kW bis 7,4kW
Elektrische Spezifikationen – Ladebetriebsart
Ladebetriebsart 3 (IEC 61851-1)
Elektrische Spezifikationen – Fehlerstromerkennung
Intern, RDC-MD, DC 6mA(IEC 62955)

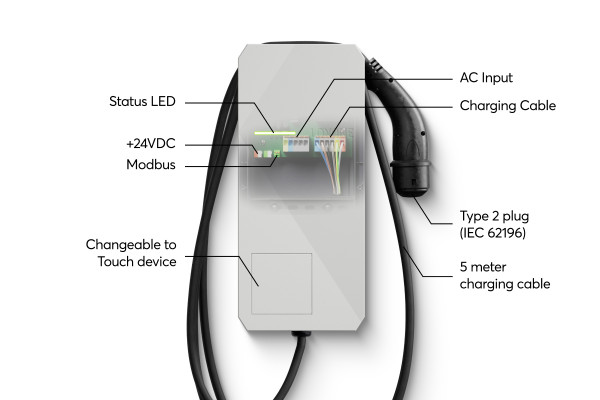

Schnittstellen – LOXONE Tree
Anschluss: bis zu 3 Tree-GeräteEnergymeter, Touch-Geräte (z. B. Touch, Touch Pure Flex, NFC Code Touch)Eine Verbindung zur Tree-to-Air-Bridge wird nicht unterstützt.Alle anderen Tree-Geräte werden offiziell nicht unterstützt, können jedoch auf eigene, Gefahr angeschlossen werden.Kabellänge: Tree-Geräte müssen direkt im Inneren des Wallbox-Gehäuses installiert werden. Eine Verlegung der Tree-Kabel außerhalb der Wallbox wird nicht empfohlen.
Elektrische Spezifikationen – Ladekabel mit Stecker
Typ 2 Stecker (IEC 62196)5 Meter Kabel, 3x6mm² + 1x0,5mm²
Umgebungsbedingungen – Installation

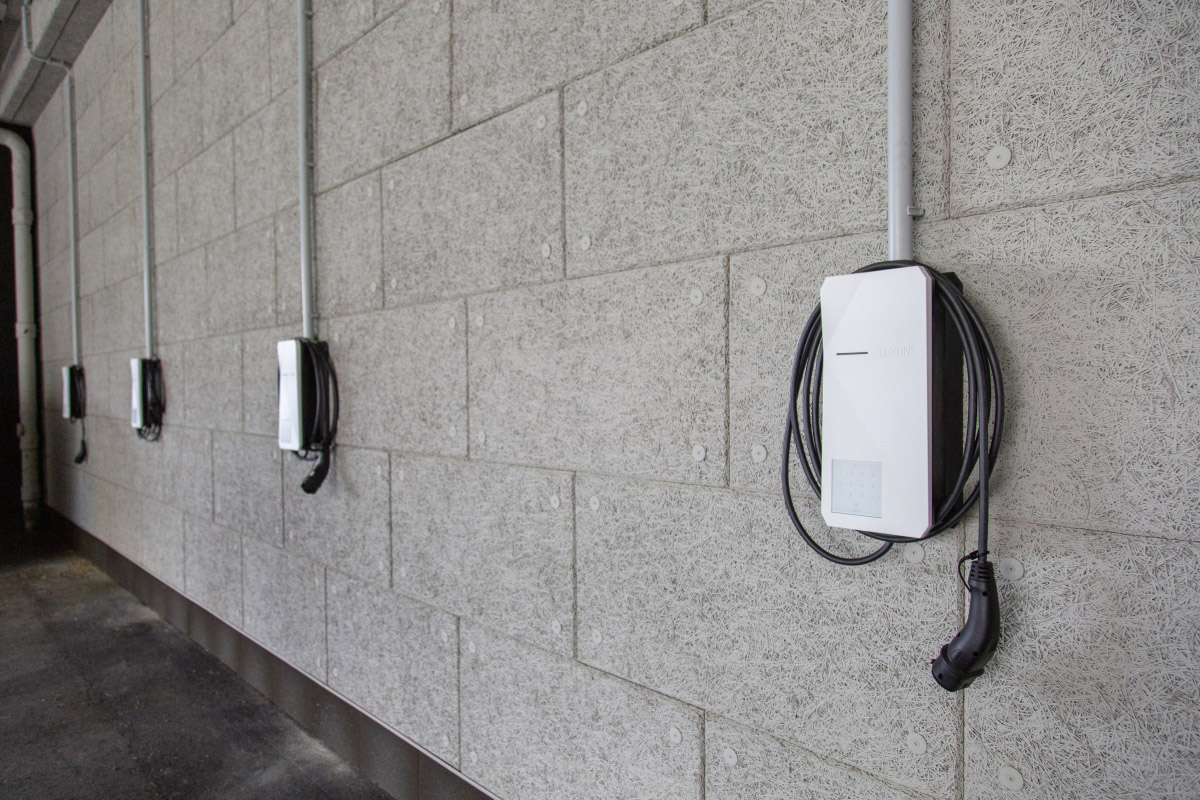

Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Schnittstellen – LOXONE Air
Verbindung zu Miniserver / Air Base Extension868MHz (SRD Band Europe), 4 channels, max. 15.1mWe.r.p.915MHz (ISM Band Region 2), 10 channels, max. 13.2mWInterne Antenne
Schnittstellen – Modbus RTU zum Anschluss von Energiezählern
max. 1 Gerätmax. 3m Leitungslängeeinstellbare Baudrate & ParitätDatentypen: 16 & 32 bitmin. Abfragezyklus: 5s
Schnittstellen – OCPP
1.6 & 2.0.1, NFC Code Touch erforderlich
Anschlussklemmen – Leiterquerschnitt
AC Eingang:0.5 ... 16mm² / AWG 20 ... 5 Ladeausgang: 0.5 ... 6mm² / AWG 20 ... 8 DC Ausgang: 0.28 ... 0.8mm² / AWG 23 ... 18 Modbus: 0.25 ... 0.75mm² / AWG 24 ... 16
Umgebungsbedingungen – Temperatur
-20 … 50 °C / -4 … 122 °F
Anschlussklemmen – Abisolierlänge
AC Eingang: 12mm / 0.47" Ladeausgang: 12mm / 0.47" DC Ausgang: 5 ... 6mm / 0.2 ... 0.24" Modbus: 8mm / 0.31"
Gewicht & Abmessungen – Nettogewicht
3,5 kg
Anschlussklemmen – Klemmentyp
AC Eingang: DG2216V Ladeausgang: DG2206V DC Ausgang: DG220B Modbus: SPTAF 1
Gewicht & Abmessungen – Produktmaße
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP44 (IEC 60529)
Umgebungsbedingungen – Stoßfestigkeitsgrad
IK08 (IEC 62262)
Produkteigenschaften – Farbe
Gehäuse: RAL 9005Dekorabdeckung: RAL 9003
Umgebungsbedingungen – Schutzklasse
Klasse I
Anschlussklemmen – Temperaturbeständigkeit
AC Eingang: -40 … 105°C / -40 ... 221°F Ladeausgang: -40 ... 105°C / -40 ... 221°F DC Ausgang: -40 ... 105°C / -40 ... 221°F Modbus: -60 ... 100°C / -76 ... 212°F
Produkteigenschaften – Glanzgrad
Matt
Umgebungsbedingungen – Empfohlene Montagehöhe
Kabelauslass: 132cm / 52"Oberkante: 165cm / 65"
Umgebungsbedingungen – Betriebshöhe
max. 2000 m
Gewicht & Abmessungen – Bruttogewicht
4,8 kg
Zertifizierungen & Standards – Zertifizierungen
Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)
Gewicht & Abmessungen – Packmaß
575x330x155mm / 22,64x12,99x6,1" (HxBxT)
Anschlussklemmen – Anschlussraum
Typ 2 Stecker (IEC 62196) 5 Meter Kabel, 3x6mm² + 1x0,5mm²
Zertifizierungen & Standards – Verschmutzungsgrad
3
Zertifizierungen & Standards – Normen
CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22
