Loxone Wallbox 7,4kW 32A Tree
Projekt-Konfiguratoren für Haus & Raum
Ideal für Neubau, Umbau und smarte Elektroinstallation
Geprüfte Produkte aus der Praxis für Heimwerker
Artikelverfügbarkeit wird mehrmals am Tag aktualisiert
Persönlicher Support bei Planung & Produktauswahl
Listen anlegen, abspeichern und etappenweise bestellen
Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 7,4kW für Elektrofahrzeuge. Die Tree Schnittstelle ermöglich…
Mehr
Hersteller: Loxone
Art.-Nr.: 100535
BESCHREIBUNGArt.-Nr.: 100535

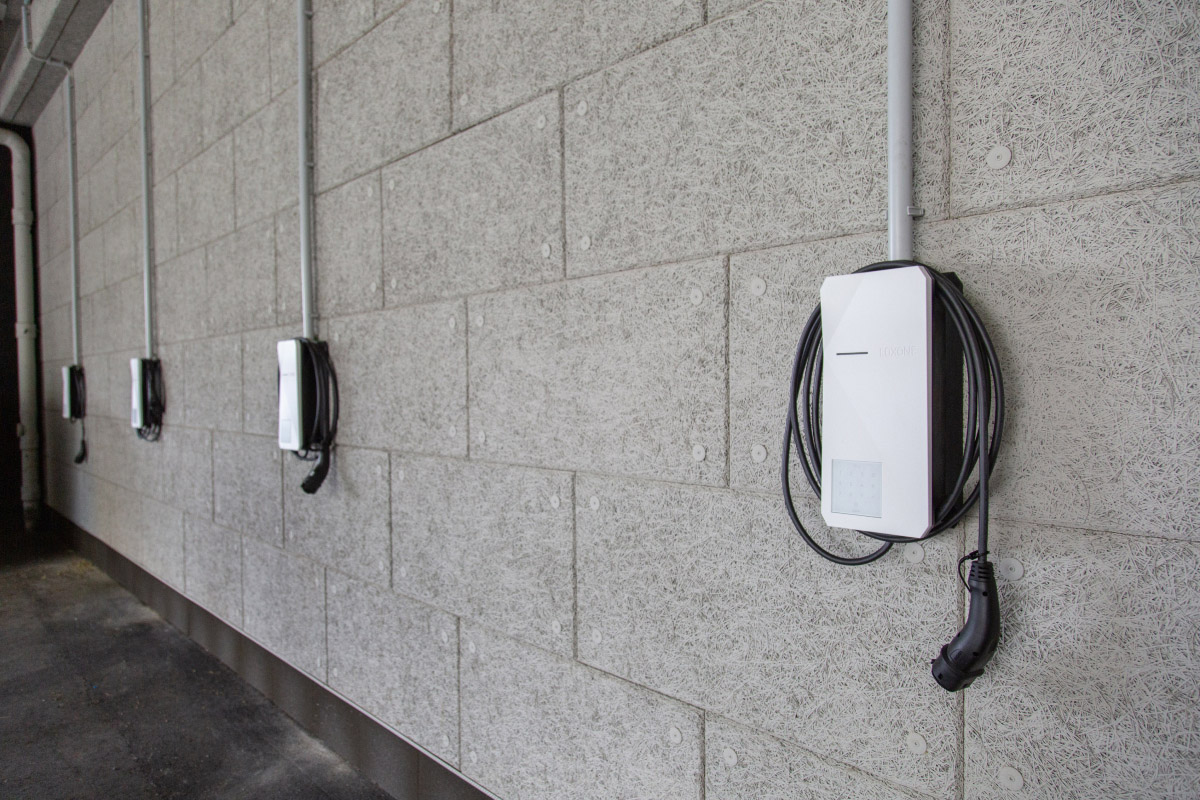

Die Loxone Wallbox ermöglicht dynamisches Laden von 1,38kW bis 7,4kW für Elektrofahrzeuge. Die Tree Schnittstelle ermöglicht alle Freiheiten für ein effizientes Energiemanagement.
Features:
- Kostenlos laden: PV-Überschuss effizient nutzen
- Strombörse inklusive: Günstig laden, auch ohne PV-Anlage. Ideal für variable Stromtarife
- Einfache Bedienung mit dem Touch Pure Flex oder der Loxone App
- Flottentauglich: Absicherung der Leitung und des Gebäudes dank optimaler Leistungsverteilung
- Nutzeridentifikation und Abrechnung per NFC
- Optionale Erweiterung durch Touch Geräte, Zähler
- Bis zu 5 anpassbare Lademodi
- Einfache Integration über Tree
- OCPP fähig
Technische Details:
Max. Ladeleistung:
7,4kW (1 phasig 32A)
einstellbar von 1,38kW bis 7,4kW
Ladekabel mit Stecker:
Typ 2 Stecker (IEC 62196)
5 Meter Kabel, 3x6mm² + 1x0,5mm²
Modbus RTU zum Anschluss von Energiezählern:
max. 1 Gerät
max. 3m Leitungslänge
einstellbare Baudrate & Parität
Datentypen: 16 & 32 bit
min. Abfragezyklus: 0,1s/1s
Schutzart:
IP44 (IEC 60529)
IK08 (IEC 62262)
Produktmaße:
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Versorgung und Leistung – Nennspannung
AC Eingang (Netzspannung): 1x 230V, 50-60Hz 24V DC Eingang: 18-24V
Versorgung und Leistung – Leistungsaufnahme
AC Eingang (Netzspannung): - 24V DC Input: Standby: 0.3W, Laden: 1.8W Jeder Wallbox muss ein 30mA Typ A Fehlerstrom-Schutzschalter (RCD) vorgeschaltet werden.
Versorgung und Leistung – Nennstrom
AC Eingang (Netzspannung): 1x 32A 24V DC Eingang: max. 120mA
Elektrische Spezifikationen – Max. Ladeleistung
7,4kW (1 phasig 32A)einstellbar von 1,38kW bis 7,4kW
Elektrische Spezifikationen – Ladebetriebsart
Ladebetriebsart 3 (IEC 61851-1)
Elektrische Spezifikationen – Fehlerstromerkennung
Intern, RDC-MD, DC 6mA (IEC 62955
Schnittstellen – LOXONE Tree
Verbindung mit Miniserver / Tree Extension
Elektrische Spezifikationen – Ladekabel mit Stecker
Typ 2 Stecker (IEC 62196)5 Meter Kabel, 3x6mm² + 1x0,5mm²
Umgebungsbedingungen – Installation
Ortsfest, Aufbaumontage, vertikal an Wand oder Ladesäule
Schnittstellen – Modbus RTU zum Anschluss von Energiezählern
max. 1 Gerätmax. 3m Leitungslängeeinstellbare Baudrate & ParitätDatentypen: 16 & 32 bitmin. Abfragezyklus: 0,1s/1s
Schnittstellen – OCPP
1.6 & 2.0.1, NFC Code Touch erforderlich
Anschlussklemmen – Leiterquerschnitt
0.5 ... 16mm² / AWG 20 ... 50.5 ... 6mm² / AWG 20 ... 80.75 … 2.5 mm² / AWG 18 … 130.28 ... 0.8mm² / AWG 23 ... 180.25 ... 0.75mm² / AWG 24 ... 16
Umgebungsbedingungen – Temperatur
-20 … 50 °C / -4 … 122 °F
Anschlussklemmen – Abisolierlänge
12 mm / 0.47"12mm / 0.47"5 mm / 0.2”5 … 6 mm / 0.2 … 0.24"8 mm / 0.31"
Gewicht & Abmessungen – Nettogewicht
3,5 kg
Anschlussklemmen – Klemmentyp
$20
Gewicht & Abmessungen – Produktmaße
430x190x130mm / 16,93x7,48x5,12" (HxBxT)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP44 (IEC 60529)
Umgebungsbedingungen – Stoßfestigkeitsgrad
IK08 (IEC 62262)
Produkteigenschaften – Farbe
Gehäuse: RAL 9005Dekorabdeckung: RAL 9003
Umgebungsbedingungen – Schutzklasse
Klasse I
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-40 … 105 °C / -40 … 221 °F-60 … 100 °C / -76 … 212 °F
Produkteigenschaften – Glanzgrad
Matt
Umgebungsbedingungen – Empfohlene Montagehöhe
Kabelauslass: 132cm / 52"Oberkante: 165cm / 65"
Anschlussklemmen – Anzugsdrehmoment
--0.35 … 0.4 Nm / 0.26 … 0.3 lbf·ft--
Umgebungsbedingungen – Betriebshöhe
max. 2000 m
Gewicht & Abmessungen – Bruttogewicht
4,8 kg
Zertifizierungen & Standards – Zertifizierungen
Kompatibel mit ChargePoint be.ENERGISED (OCPP 1.6)
Gewicht & Abmessungen – Packmaß
575x330x155mm / 22,64x12,99x6,1" (HxBxT)
Anschlussklemmen – Anschlussraum
Hutschiene mit 158mm / 6,2" Breite, Platz für Geräte mit bis zu 9 Teilungseinheiten
Zertifizierungen & Standards – Verschmutzungsgrad
3
Zertifizierungen & Standards – Normen
CE (LVD 2014/35/EU, EMCD 2014/0/EU) IEC 61851-1 IEC 61851-22
