Maico DZF 40/6 B Ventilator
Maico DZF 40/6 B Ventilator
1.079,14 €
Lieferzeit 1-3 Tage
Zubehör

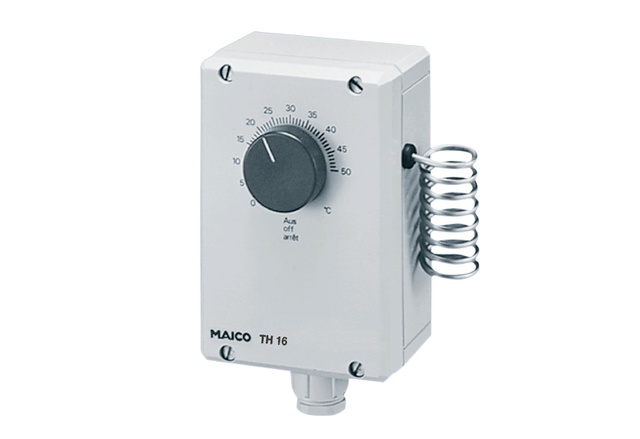

- Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. - Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). - Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. - VDE-, SEV-, Semko- und Nemko-geprüft. - Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.Artikel:TH 16 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung (induktive Last): 4 A - Maximalbelastung (ohmsche Last): 16 A - Schutzart: IP 54 - Einbauart: Aufputz - Gewicht: 0,31 kg - Gewicht mit Verpackung: 0,35 kg - Breite: 115 mm - Höhe: 150 mm - Tiefe: 68 mm - Breite mit Verpackung: 123 mm - Höhe mit Verpackung: 158 mm - Tiefe mit Verpackung: 77 mm - Umgebungstemperatur: 50 °C - Temperatur Einstellbereich: 0 °C bis 50 °C - Schaltdifferenz: ca. 1,5 K
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage
Art.-Nr.: 0085.0106
EAN: 4012799851066
Bez.: DZF 40/6 B
Gewicht: 11.66 kg

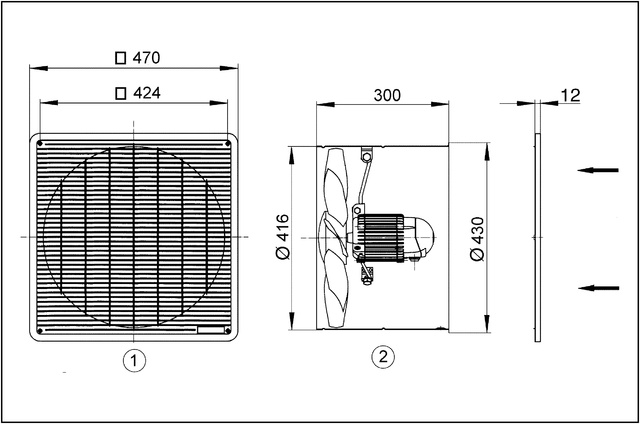

Maico Ventilator DZF 40/6 B
Drehstrom-Ausführung - Axial-Wandeinbauventilator für Unterputz-Installation, in Drehstromausführung.Kurzbeschreibung - Zur Unterputzmontage. - Einbau in jeder Lage möglich. - Wandhülse aus verzinktem Stahlblech. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857. - Thermischer Überlastungsschutz serienmäßig. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Typenreihe DZF. - Asynchronmotor. - Bemessungsspannung 400 V, 50 Hz. - Schutzart IP 55. Ausnahme DZF ... D IP 54. - Drehzahlsteuerbar. Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig. Ausnahme: DZF ... D. - Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.Artikel:DZF 40/6 B - Ausführung: Wandhülse - Fördervolumen: 2500 m3/h - Drehzahl: 930 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 120 W - Leistungsaufnahme: 140 W - INenn: 0,3 A - IMax: 0,3 A - Schutzart: IP 55 - Wärmeklasse: B - Netzzuleitung: 7 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 10,08 kg - Gewicht mit Verpackung: 11,66 kg - Nennweite: 400 mm - Breite: 470 mm - Höhe: 470 mm - Tiefe: 300 mm - Breite mit Verpackung: 485 mm - Höhe mit Verpackung: 485 mm - Tiefe mit Verpackung: 335 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne- Produktdatenblatt_0085_0106.pdf
- Ma__zeichnung_0085_0106.tiff
- Schaltbild_0085_0106.pdf
- Montageanleitung_0085_0106.pdf
- Montageanleitung_0085_0106_2.pdf
- Produktdatenblatt_0085_0106_3.pdf
- Ma__zeichnung_0085_0106_3.tiff
- Schaltbild_0085_0106_3.pdf
- Montageanleitung_0085_0106_5.pdf
- Montageanleitung_0085_0106_6.pdf
- Produktdatenblatt_0085_0106_2.pdf
- Ma__zeichnung_0085_0106_2.tiff
- Schaltbild_0085_0106_2.pdf
- Montageanleitung_0085_0106_3.pdf
- Montageanleitung_0085_0106_4.pdf
- Produktdatenblatt_0085_0106_4.pdf
- Ma__zeichnung_0085_0106_4.tiff
- Schaltbild_0085_0106_4.pdf
- Montageanleitung_0085_0106_7.pdf
- Montageanleitung_0085_0106_8.pdf
- Produktdatenblatt_0085_0106_5.pdf
- Ma__zeichnung_0085_0106_5.tiff
- Schaltbild_0085_0106_5.pdf
- Montageanleitung_0085_0106_9.pdf
- Montageanleitung_0085_0106_10.pdf
