Maico ER-AP 60 VZ AP-Ventilator 21W,61cbm/h,IPX5
Maico ER-AP 60 VZ AP-Ventilator 21W,61cbm/h,IPX5
315,89 €
Lieferzeit 1-3 Tage
Zubehör
- Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. - Nicht brennbar gemäß DIN 4102 Klasse A1. - Längenangaben: gestreckte Länge.Artikel:AFR 80 - Max. Betriebsdruck: 2500 Pa - Material: Aluminium - Gewicht: 0,38 kg - Gewicht mit Verpackung: 0,55 kg - Geeignet für Nennweite: 80 mm - Länge: 3 m - Breite: 3000 mm - Höhe: 90 mm - Tiefe: 90 mm - Breite mit Verpackung: 810 mm - Höhe mit Verpackung: 100 mm - Tiefe mit Verpackung: 100 mm - Umgebungstemperatur: 100 °C
Lieferzeit 1-3 Tage
- Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 30 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,22 kg - Freier Querschnitt: 164 cm2 - Breite: 290 mm - Höhe: 125 mm - Tiefe: 38 mm - Breite mit Verpackung: 300 mm - Höhe mit Verpackung: 125 mm - Tiefe mit Verpackung: 51 mm - Minimale Türblattstärke: 36 mm
Lieferzeit 1-3 Tage
- Türlüftungsgitter für Bad, WC, Küche. - MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. - MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß - Luftrichtung: Be- und Entlüftung - Einbau: innen - Einbauort: Tür - Material: Kunststoff - Kunststoffangaben: Polystyrol, PVC-frei - Farbe: weiß - Gewicht: 0,27 kg - Gewicht mit Verpackung: 0,31 kg - Freier Querschnitt: 154 cm2 - Breite: 457 mm - Höhe: 92 mm - Tiefe: 38 mm - Breite mit Verpackung: 458 mm - Höhe mit Verpackung: 93 mm - Tiefe mit Verpackung: 36 mm - Minimale Türblattstärke: 35 mm
Lieferzeit 1-3 Tage
- Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. - Nicht brennbar gemäß DIN 4102 Klasse A1. - Längenangaben: gestreckte Länge.Artikel:AFR 100 - Max. Betriebsdruck: 2500 Pa - Material: Aluminium - Gewicht: 0,92 kg - Gewicht mit Verpackung: 1,03 kg - Geeignet für Nennweite: 100 mm - Länge: 10 m - Breite: 10000 mm - Höhe: 115 mm - Tiefe: 115 mm - Breite mit Verpackung: 403 mm - Höhe mit Verpackung: 122 mm - Tiefe mit Verpackung: 122 mm - Umgebungstemperatur: 100 °C
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage
- ZF 60/100: Ersatz-Luftfilter mit Timestrips für Ventilatoreinsätze ER ... und ER-AP .../ER-APB ... und Abluftelemente Centro ...Artikel:ZF 60/100 - Einbaulage: senkrecht / waagerecht - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,03 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 135 mm - Höhe: 135 mm - Tiefe: 8 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 200 mm - Tiefe mit Verpackung: 20 mm - Umgebungstemperatur: 40 °C
Lieferzeit 1-3 Tage
Art.-Nr.: 0084.0151
EAN: 4012799841517
Bez.: ER-AP 60 VZ
Gewicht: 2.48 kg
Maico AP-Ventilator 21W,61cbm/h,IPX5 ER-AP 60 VZ
Ausführung mit Verzögerungszeitschalter - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 6 min. - Nicht drehzahlsteuerbar.Merkmale - Aufputzventilator mit ISO Coarse 30 % (G2) Filter zur Entlüftung von Wohnungsküchen, Bädern oder WCs. - Kunststoff-Ausblasstutzen DN 75/80 mit selbsttätiger Kunststoff-Rückschlagklappe. - Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. - Gehäuse drehbar, dadurch Anschluss des Ausblasstutzen links oben oder rechts oben an die Hauptleitung. - Problemloser Filterwechsel ohne Werkzeug. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-42. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER-AP 60 VZ - Ausführung: Verzögerungszeitschalter - Fördervolumen: 61 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,62 kWh/(m2*a) - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,17 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Aufputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,92 kg - Gewicht mit Verpackung: 2,48 kg - Filterklasse: ISO Coarse 30 % (G2) - Brandschutz: nein - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 236 mm - Höhe: 236 mm - Tiefe: 217,5 mm - Breite mit Verpackung: 255 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 255 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 40 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-42 - Nennweite: 75 mm / 80 mm- Produktdatenblatt_0084_0151.pdf

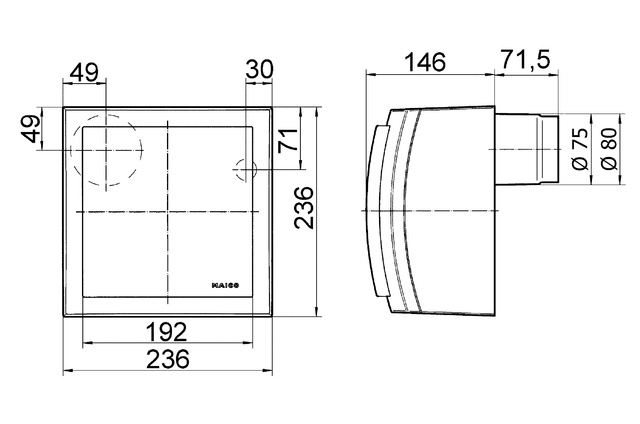

- Ma__zeichnung_0084_0151.tiff
- Schaltbild_0084_0151.pdf
- Montageanleitung_0084_0151.pdf
- Montageanleitung_0084_0151_2.pdf
- Produktdatenblatt_0084_0151_3.pdf
- Ma__zeichnung_0084_0151_3.tiff
- Schaltbild_0084_0151_3.pdf
- Montageanleitung_0084_0151_5.pdf
- Montageanleitung_0084_0151_6.pdf
- Produktdatenblatt_0084_0151_2.pdf
- Ma__zeichnung_0084_0151_2.tiff
- Schaltbild_0084_0151_2.pdf
- Montageanleitung_0084_0151_3.pdf
- Montageanleitung_0084_0151_4.pdf
- Produktdatenblatt_0084_0151_4.pdf
- Ma__zeichnung_0084_0151_4.tiff
- Schaltbild_0084_0151_4.pdf
- Montageanleitung_0084_0151_7.pdf
- Montageanleitung_0084_0151_8.pdf
- Produktdatenblatt_0084_0151_5.pdf
- Ma__zeichnung_0084_0151_5.tiff
- Schaltbild_0084_0151_5.pdf
- Montageanleitung_0084_0151_9.pdf
- Montageanleitung_0084_0151_10.pdf
