Maico EZQ 20/2 B Ventilator 1100cbm/h,65Wm,IP55
Maico EZQ 20/2 B Ventilator 1100cbm/h,65Wm,IP55
677,80 €
Lieferzeit 1-3 Tage
Zubehör
- Verschlussklappen zur Entlüftung. - Mit verzinktem Schutzgitter. - Ab Nenngröße 35 mit Mittelsteg zur Erhöhung der Klappenstabilität. - Optionales Zubehör: Verbindungsrahmen ZVR zur Befestigung der Verschlussklappen AS und RS am Ventilator statt an der Wand.Artikel:AS 20 - Luftrichtung: Entlüftung - Einbau: außen - Einbauort: Wand - Einbaulage: senkrecht / waagerecht - Material: Kunststoff, witterungs-, UV-beständig - Farbe: verkehrsweiß, ähnlich RAL 9016 - Lamellenfarbe: silbergrau - Gewicht: 0,4 kg - Gewicht mit Verpackung: 0,52 kg - Klappenart: selbstt. öffnend/schließend - Nennweite: 200 mm - Breite: 260 mm - Höhe: 260 mm - Tiefe: 39 mm - Breite mit Verpackung: 330 mm - Höhe mit Verpackung: 275 mm - Tiefe mit Verpackung: 50 mm - Umgebungstemperatur: 60 °C
Lieferzeit 1-3 Tage
- Innengitter zur Be-und Entlüftung.Artikel:IG 20 - Luftrichtung: Be- und Entlüftung - Druckverlust: 8 Pa - Einbau: innen - Einbauort: Wand - Einbauart: Aufputz - Material: Kunststoff - Farbe: perlweiß, ähnlich RAL 1013 - Gewicht: 0,18 kg - Gewicht mit Verpackung: 0,2 kg - Geeignet für Nennweite: 200 mm - Breite: 258 mm - Höhe: 258 mm - Tiefe: 258 mm - Breite mit Verpackung: 258 mm - Höhe mit Verpackung: 258 mm - Tiefe mit Verpackung: 258 mm - Umgebungstemperatur: 65 °C
Lieferzeit 1-3 Tage
- Thermostat zur Steuerung von Ventilatoren in Abhängigkeit der Lufttemperatur. - Betrieb der Ventilatoren wahlweise bei steigender oder sinkender Lufttemperatur möglich (Wechselkontakt). - Zur Schaltung von Drehstrom-Ventilatoren ist ein Universalschütz US 16 T notwendig. - VDE-, SEV-, Semko- und Nemko-geprüft. - Zubehör: Drehschalter DS 10 zum Betrieb von Ventilatoren unabhängig vom Thermostat.Artikel:TH 16 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung (induktive Last): 4 A - Maximalbelastung (ohmsche Last): 16 A - Schutzart: IP 54 - Einbauart: Aufputz - Gewicht: 0,31 kg - Gewicht mit Verpackung: 0,35 kg - Breite: 115 mm - Höhe: 150 mm - Tiefe: 68 mm - Breite mit Verpackung: 123 mm - Höhe mit Verpackung: 158 mm - Tiefe mit Verpackung: 77 mm - Umgebungstemperatur: 50 °C - Temperatur Einstellbereich: 0 °C bis 50 °C - Schaltdifferenz: ca. 1,5 K
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage
- Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,07 kg - Gewicht mit Verpackung: 0,08 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Innenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A
Lieferzeit 1-3 Tage

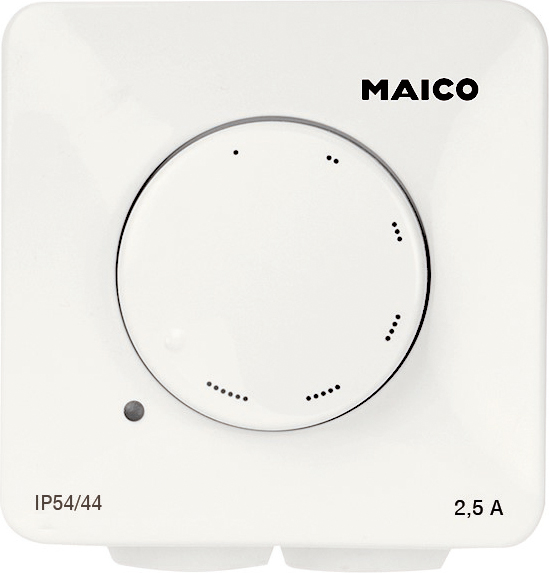

- Drehzahlsteller zur stufenlosen Regelung von Ventilatoren. - Mindestdrehzahl einstellbar. - Einsetzbar für Aufputz- und Unterputzmontage, Ausnahme: STX 4 nur für Aufputzmontage. - Funktionsprinzip: Phasenanschnitt-Steuerung. - Empfohlener Abstand zu Radio- und Fernsehgeräten: 3 m. - Einschalten der Ventilatoren auf Maximaldrehzahl durch Drehen des Stellknopfes. Weiteres Drehen reduziert die Drehzahl. - Spritzwassergeschützt. - Eingebaute Temperaturabschaltsicherung. - Orange LED-Betriebsanzeige. - CE-Kennzeichen. - Einschließlich Ersatzsicherung. - Zusätzlicher Schaltkontakt (230 V) z. B. zur Ansteuerung einer Klappe. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. In Räumen mit dem Anspruch an geräuscharmen Ventilatorbetrieb daher zur Drehzahlregelung 5-Stufentransformatoren TRE... einsetzen. - Montage an Wänden möglich, an Decken wegen Temperaturentwicklung vermeiden.Artikel:STX 1,5 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung: 1,5 A - Mindestbelastung: 0,1 A - Schutzart: IP 44 - Einbauart: Auf- oder Unterputz - Material: Kunststoff - Farbe: weiß, ähnlich RAL 9010 - Gewicht: 0,16 kg - Gewicht mit Verpackung: 0,2 kg - Breite: 82 mm - Höhe: 89 mm - Tiefe: 65 mm - Breite mit Verpackung: 85 mm - Höhe mit Verpackung: 95 mm - Tiefe mit Verpackung: 70 mm
Lieferzeit 1-3 Tage
- Drehzahlsteller zur stufenlosen Regelung von Ventilatoren. - VDE-geprüft. - Für eine Drehrichtung. - Einbau auf 35 mm Normprofilschiene möglich. - Grüne LED-Betriebsanzeige. - Durch die Technik des Phasenanschnitts kann im unteren Drehzahlbereich ein physikalisch bedingtes Brummgeräusch auftreten. In Räumen mit dem Anspruch an geräuscharmen Ventilatorbetrieb daher zur Drehzahlregelung 5-Stufentransformatoren TRE... einsetzen.Artikel:STSX 2,5 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Maximalbelastung: 2,5 A - Mindestbelastung: 0,1 A - Schutzart: IP 30 - Einbauart: Verteilertafel / Schaltschrank - Farbe: hellgrau, ähnlich RAL 7035 - Gewicht: 0,1 kg - Gewicht mit Verpackung: 0,12 kg - Breite: 35 mm - Höhe: 94 mm - Tiefe: 86 mm - Breite mit Verpackung: 40 mm - Höhe mit Verpackung: 95 mm - Tiefe mit Verpackung: 96 mm
Lieferzeit 1-3 Tage
Art.-Nr.: 0083.0102
EAN: 4012799831020
Bez.: EZQ 20/2 B
Gewicht: 6.44 kg
Maico Ventilator 1100cbm/h,65Wm,IP55 EZQ 20/2 B

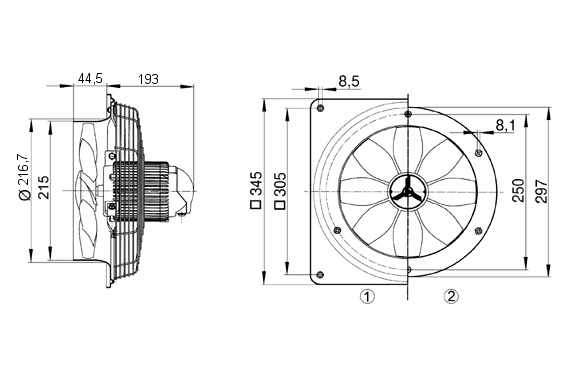

Wechselstrom-Ausführung - Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.Kurzbeschreibung - Zur Aufputzmontage. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. - Thermischer Überlastungsschutz serienmäßig. - Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG. - Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. - Hoher lüftungsseitiger Wirkungsgrad. - Niedriges Betriebsgeräusch. - Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager. - Ventilatoren sind wartungsfrei. - Einbau zur Be- und Entlüftung in jeder Lage möglich.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Wechselstrommotor - Typenreihen EZQ/EZS. - Asynchronmotor. - Nicht zur Förderung wasserdampfgesättigter Luft geeignet. - Bemessungsspannung 230 V, 50 Hz. - Ventilatoren ... B: Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55. - Ventilatoren ... D: Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54. - Ventilatoren ... E: Spaltpolmotoren, Schutzart IP 54. - Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B. - Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten. - Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor (... E). - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung. - Thermischer Überlastungsschutz serienmäßig.Elektrischer Anschluss - An Klemmleiste im Abschlussdeckel des Motors.Sicherheitshinweise - Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist z.B. mit Maico Schutzgitter SG.Artikel:EZQ 20/2 B - Ausführung: Quadratische Wandplatte - Fördervolumen: 1100 m3/h - Drehzahl: 2850 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Nennleistung: 65 W - INenn: 0,3 A - IMax: 0,47 A - Schutzart: IP 55 - Wärmeklasse: B - Polumschaltbar: nein - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: waagerecht / senkrecht - Material: Stahlblech, verzinkt - Farbe: silber - Gewicht: 5,5 kg - Gewicht mit Verpackung: 6,44 kg - Nennweite: 200 mm - Breite: 345 mm - Höhe: 345 mm - Tiefe: 238 mm - Breite mit Verpackung: 415 mm - Höhe mit Verpackung: 415 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei Nennstrom: 60 °C - Fördermitteltemperatur bei IMax: -20 °C bis 60 °C - Verschlussklappe: ohne- Produktdatenblatt_0083_0102.pdf
- Schaltbild_0083_0102.pdf
- Montageanleitung_0083_0102.pdf
- Montageanleitung_0083_0102_2.pdf
- Produktdatenblatt_0083_0102_3.pdf
- Schaltbild_0083_0102_3.pdf
- Montageanleitung_0083_0102_5.pdf
- Montageanleitung_0083_0102_6.pdf
- Produktdatenblatt_0083_0102_2.pdf
- Schaltbild_0083_0102_2.pdf
- Montageanleitung_0083_0102_3.pdf
- Montageanleitung_0083_0102_4.pdf
- Produktdatenblatt_0083_0102_4.pdf
- Schaltbild_0083_0102_4.pdf
- Montageanleitung_0083_0102_7.pdf
- Montageanleitung_0083_0102_8.pdf
- Produktdatenblatt_0083_0102_5.pdf
- Schaltbild_0083_0102_5.pdf
- Montageanleitung_0083_0102_9.pdf
- Montageanleitung_0083_0102_10.pdf
