Maico PP 45 O Endmontage-Set für dezentr. Lüftung
Maico PP 45 O Endmontage-Set für dezentr. Lüftung
498,47 €
Lieferzeit 1-3 Tage
Zubehör

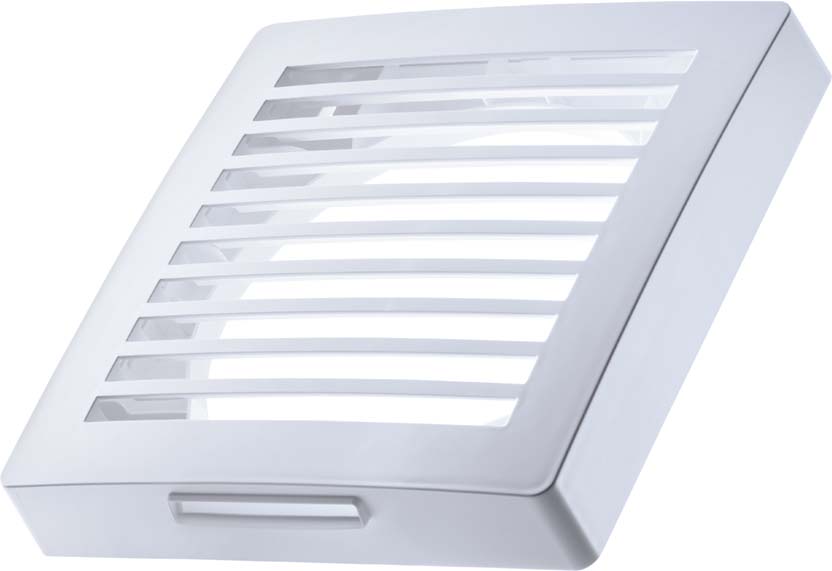

- Außenabdeckung aus Kunststoff. - Farbe verkehrsweiß, ähnlich RAL 9016. - Mit integrierter Kondensatabtropkante. - Die Gitter sind strömungsoptimiert, um Luftverwirbelungen zu minimieren und die Abluft wird von der Außenwand fern gehalten. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AK - Einbauort: Außenwand - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,3 kg - Gewicht mit Verpackung: 0,32 kg - Breite: 217 mm - Höhe: 217 mm - Tiefe: 42 mm - Breite mit Verpackung: 225 mm - Höhe mit Verpackung: 225 mm - Tiefe mit Verpackung: 50 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: nein - Geeignet für Wärmerückgewinnungsanlagen: nein
Lieferzeit 1-3 Tage
Besondere Eigenschaften - Mit der Steuerung können 5 Lüftungsstufen und 3 Betriebsarten Dauerentlüftung (mit Wärmerückgewinnung), Querlüftung (ohne Wärmerückgewinnung) und sensorgeführter Autobetrieb gewählt werden. - Betriebsart Dauerentlüftung mit Wärmerückgewinnung: PushPull Betrieb. Die Geräte laufen alternierend und wechseln alle 60 s die Laufrichtung. - Betriebsart Querlüftung: Ein Gerät ist permanent im Zuluftbetrieb und das korrespondierende Gerät im Abluftbetrieb (z.B. für Sommernachtkühlung). - Im Automatikbetrieb wird das Fördervolumen stufenlos an den Sensorwert (HYI, HY, CO2, VOC) angepasst. - Die Raumluftsteuerung RLS 45 K kann mit dem internen Feuchtesensor oder mit den externen Sensoren (Feuchte-, CO2, VOC) erweitert werden. Dabei wird das Fördervolumen angepasst und die Geräte erreichen die Energieeffizienzklasse A+. - Betrieb von ungerader Anzahl von Geräten ist möglich. Dabei werden die Volumenströme entsprechend der Geräteanzahl automatisch aufgeteilt. - Per Tastendruck kann auch die zeitbegrenzte Intensivlüftung (Stoßlüftung) oder die zeitbegrenzte Abschaltung (Einschlaffunktion) gewählt werden. - Mithilfe der Raumluftsteuerung RLS 45 K ist die Kommunikation zwischen Abluftgeräten (z.B. ECA/ER) und PushPull Geräten möglich. D.h. beim Anlauf eines Abluftventilators gehen die PushPull-Geräte auf Zuluftbetrieb, um den entstehenden Unterdruck zu kompensieren. Der Zuluftbetrieb ist mit einem Nachlauf von 0,6 oder 15 min möglich. Dabei wird auch die angeschlossene Geräteanzahl berücksichtigt. - Die Steuerung verfügt über einen separaten 230 V Eingang dessen Funktion in der Software definiert werden kann. Folgende Funktionen stehen zur Auswahl: Sicherheitsabschaltung, Einschlaffunktion, Stoßlüftung, Zuluft-Funktion für die Abluftgeräte mit 0 s, 6 min oder 15 min Nachlauf. - ModBus Anbindung ist möglich - Außerdem bietet die Raumluftsteuerung RLS 45 K die Möglichkeit per Inbetriebnahmesoftware die Gerätekonfiguration bequem mit dem PC/Laptop (Windows) durchzuführen. - Einfache, zeitsparende digitale Inbetriebnahme und Erstellung von digitalen Inbetriebnahmeprotokollen und Wiederherstellungsdateien. - Die Raumluftsteuerung RLS 45 K bietet in Kombination mit dem EnOcean-Erweiterungsmodul PP 45 EO die einzigartige Möglichkeit, die kabelgebundenen PP 45 K und PP 45 O und die Funkgeräte PP 45 RC miteinander zu verbinden. Mit dieser Steuerungskombination können daher z.B. im Erdgeschoss kabelgebundene Geräte und im 1. Obergeschoss Funkgeräte installiert werden. Das ganze System wird dabei mit einem Tastendruck angesteuert. - Die Steuerung ist mit weiteren Steuerungen oder Leistungsteilen PP 45 LT erweiterbar.Merkmale - Die Raumluftsteuerung wird als Zubehör für die Endmontage-Sets PP 45 K, PP 45, PPB 30 K, PPB 30 O oder RV 2 benötigt. - Für die Gerätereihe PP 45 RC kann optional anstatt des Funkschalters DS 45 RC die kabelgebundene Steuerung RLS 45 K verwendet werden. Es ist dann die Kombination von RLS 45 K mit dem EnOcean-Erweiterungsmodul PP 45 EO notwendig. - Über eine Raumluftsteuerung RLS 45 K können bis zu 6 Ventilatoren gleichzeitig angesteuert werden, z.B. 6 x PP 45 Geräte oder 4 x PP 45 Geräte + 1 x PPB 30 oder bis zu 3 x PPB 30 Geräte. - Über eine Raumluftsteuerung RLS 45 K können bis zu 8 RV 2 Lüftungsgeräte gleichzeitig angesteuert werden. - Weitere Kombinationsmöglichkeiten in der jeweiligen Installationsanleitung.Artikel:RLS 45 K - Bemessungsspannung: 230 V - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Unterputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,34 kg - Breite: 80 mm - Höhe: 80 mm - Tiefe: 49 mm - Breite mit Verpackung: 81 mm - Höhe mit Verpackung: 81 mm - Tiefe mit Verpackung: 50 mm
Lieferzeit 1-3 Tage
Besondere Eigenschaften - Mit der Steuerung können 5 Lüftungsstufen PP45-15/20/30/36/42 m3/h und PPB 30 - 5/12/18/22/26 m3/h und 3 Betriebsarten Dauerentlüftung (mit Wärmerückgewinnung), Querlüftung (ohne Wärmerückgewinnung) und sensorgeführter Autobetrieb gewählt werden. - Betriebsart Dauerentlüftung mit Wärmerückgewinnung: PushPull Betrieb. Die Geräte laufen alternierend und wechseln alle 60 s die Laufrichtung. - Betriebsart Querlüftung: Ein Gerät ist permanent im Zuluftbetrieb und das korrespondierende Gerät im Abluftbetrieb (z.B. für Sommernachtkühlung). - Im Automatikbetrieb wird das Fördervolumen stufenlos an den Sensorwert (HYI, HY, CO2, VOC) angepasst. - Die Raumluftsteuerung RLS 45 O kann mit dem internen Feuchtesensor oder mit den externen Sensoren (Feuchte-, CO2, VOC) erweitert werden. Dabei wird das Fördervolumen angepasst und die Geräte erreichen die Energieeffizienzklasse A+. - Betrieb von ungerader Anzahl von Geräten ist möglich. Dabei werden die Volumenströme entsprechend der Geräteanzahl automatisch aufgeteilt. - Modbus Anbindung möglich . - Die Steuerung ist mit weiteren Steuerungen oder Leistungsteilen PP 45 LT erweiterbar.Merkmale - Die Raumluftsteuerung wird als Zubehör für die Endmontage-Sets PP 45 K, PP 45 O oder PPB 30 O benötigt. - Ein Betrieb des Endmontage-Set PPB 30 K in Verbindung mit der Raumluftsteuerung RLS 45 O ist nicht möglich. - Über eine Raumluftsteuerung RLS 45 O können bis zu 6 PP 45 Geräte oder bis zu 3 PPB 30 O Geräten gleichzeitig angesteuert werden.Artikel:RLS 45 O - Bemessungsspannung: 230 V - Netzzuleitung: 3 / 1,5 mm2 - Einbauort: Wand - Einbauart: Unterputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,11 kg - Gewicht mit Verpackung: 0,33 kg - Breite: 80 mm - Höhe: 80 mm - Tiefe: 49 mm - Breite mit Verpackung: 81 mm - Höhe mit Verpackung: 81 mm - Tiefe mit Verpackung: 50 mm
Lieferzeit 1-3 Tage

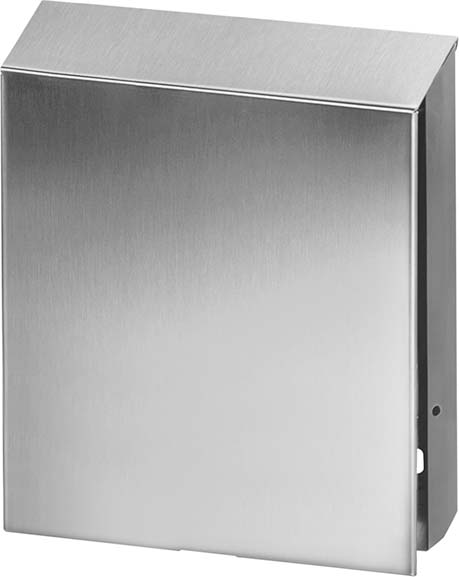

- Außenabdeckung aus Edelstahl (V4A) gebürstet. - Mit integrierter Kondensatabtropfkante. - Die integrierten Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Die strömungsoptimierte Haube ist zusätzlich mit einer Schalldämmeinlage ausgestattet. - Wird für den Einsatz der Geräte in windexponierten Bereichen empfohlen. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AE - Einbauort: Außenwand - Material Gehäuse: Edelstahl, gebürstet - Farbe: Edelstahl, gebürstet - Gewicht: 0,98 kg - Gewicht mit Verpackung: 1,11 kg - Breite: 220 mm - Höhe: 252,2 mm - Tiefe: 50 mm - Breite mit Verpackung: 240 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 70 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: nein - Geeignet für Wärmerückgewinnungsanlagen: nein
Lieferzeit 1-3 Tage

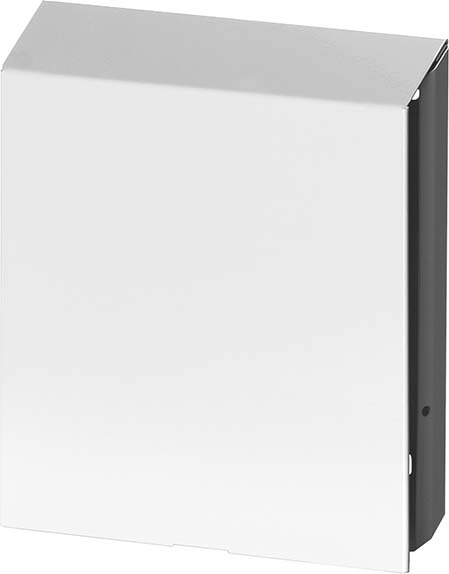

- Außenabdeckung aus Aluminium. - Farbe weiß pulverbeschichtet, ähnlich RAL 9010. - Mit integrierter Kondensatabtropkante. - Die integrierten Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Die strömungsoptimierte Haube ist zusätzlich mit einer Schalldämmeinlage ausgestattet. - Wird für den Einsatz der Geräte in windexponierten Bereichen empfohlen. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AW - Einbauort: Außenwand - Material Gehäuse: Aluminium - Farbe: weiß pulverbeschichtet, ähnlich RAL 9010 - Gewicht: 0,42 kg - Gewicht mit Verpackung: 0,55 kg - Breite: 220 mm - Höhe: 252,2 mm - Tiefe: 50 mm - Breite mit Verpackung: 240 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 70 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: nein - Geeignet für Wärmerückgewinnungsanlagen: nein
Lieferzeit 1-3 Tage
- Außenabdeckung aus Aluminium. - Farbe anthrazit pulverbeschichtet, ähnlich RAL 7016. - Mit integrierter Kondensatabtropkante. - Die integrierten Luftleitelemente halten die Abluft von der Außenwand fern. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Die strömungsoptimierte Haube ist zusätzlich mit einer Schalldämmeinlage ausgestattet. - Wird für den Einsatz der Geräte in windexponierten Bereichen empfohlen. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AS - Einbauort: Außenwand - Material Gehäuse: Aluminium - Farbe: anthrazit pulverbeschichtet, ähnlich RAL 7016 - Gewicht: 0,42 kg - Gewicht mit Verpackung: 0,55 kg - Breite: 220 mm - Höhe: 252,2 mm - Tiefe: 50 mm - Breite mit Verpackung: 240 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 70 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: nein - Geeignet für Wärmerückgewinnungsanlagen: nein
Lieferzeit 1-3 Tage

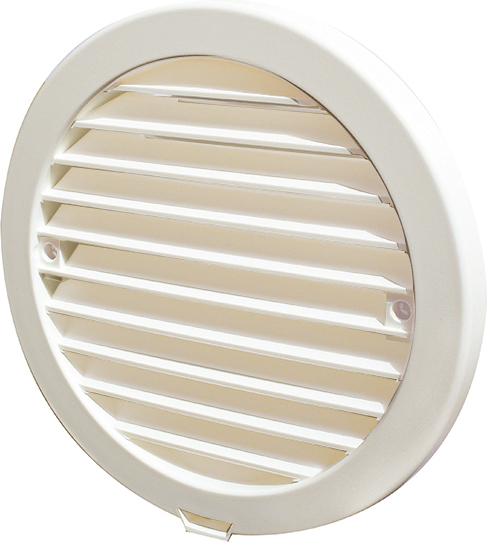

- Außenabdeckung aus Kunststoff. - Farbe verkehrsweiß, ähnlich RAL 9016. - Mit integriertem Kondensatabtropfkanal. - Die Gitter sind strömungsoptimiert, um Luftverwirbelungen zu minimieren und die Abluft wird von der Außenwand fern gehalten. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AKR - Einbauort: Außenfassade - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,21 kg - Breite: 180 mm - Höhe: 180 mm - Tiefe: 39 mm - Breite mit Verpackung: 180,5 mm - Höhe mit Verpackung: 180,5 mm - Tiefe mit Verpackung: 40 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: ja - Geeignet für Wärmerückgewinnungsanlagen: ja - Art des mechanischen Zubehörs: sonstige
Lieferzeit 1-3 Tage

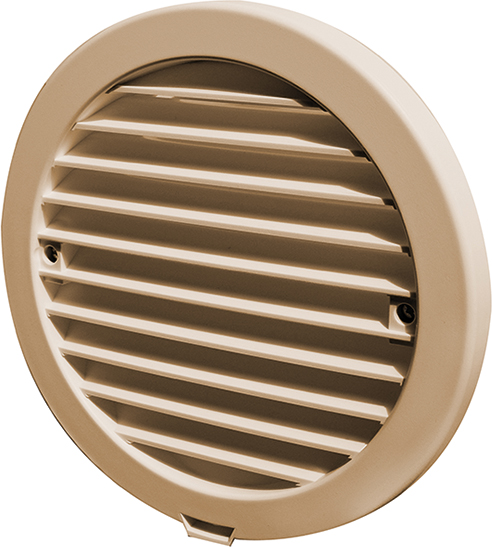

- Außenabdeckung aus Kunststoff. - Die Abdeckung ist besandet um die Fassadenfarbe leichter aufbringen zu können. - Mit integriertem Kondensatabtropfkanal. - Die Gitter sind strömungsoptimiert, um Luftverwirbelungen zu minimieren und die Abluft wird von der Außenwand fern gehalten. Somit werden die Verfärbungen und die Schmutzablagerungen an der Außenfassade deutlich minimiert. - Eine Außenabdeckung wird als notwendiges Zubehör für die Endmontage-Sets PP 45 K, PP 45 O und PP 45 RC benötigt.Artikel:PP 45 AKB - Einbauort: Außenfassade - Material: Kunststoff - Farbe: beige - Gewicht: 0,2 kg - Gewicht mit Verpackung: 0,21 kg - Breite: 181 mm - Höhe: 181 mm - Tiefe: 39 mm - Breite mit Verpackung: 181,5 mm - Höhe mit Verpackung: 181,5 mm - Tiefe mit Verpackung: 40 mm - Geeignet für Dachlüfter: nein - Geeignet für Wandaufbaulüfter: nein - Geeignet für Boxlüfter: nein - Geeignet für Zirkulationslüfter: nein - Geeignet für Rohrlüfter: nein - Geeignet für Zentrifugallüfter: nein - Geeignet für Wandeinbaulüfter: nein - Geeignet für Wohnhauslüfter: nein - Geeignet für Wärmerückgewinnungsanlagen: nein
Lieferzeit 1-3 Tage

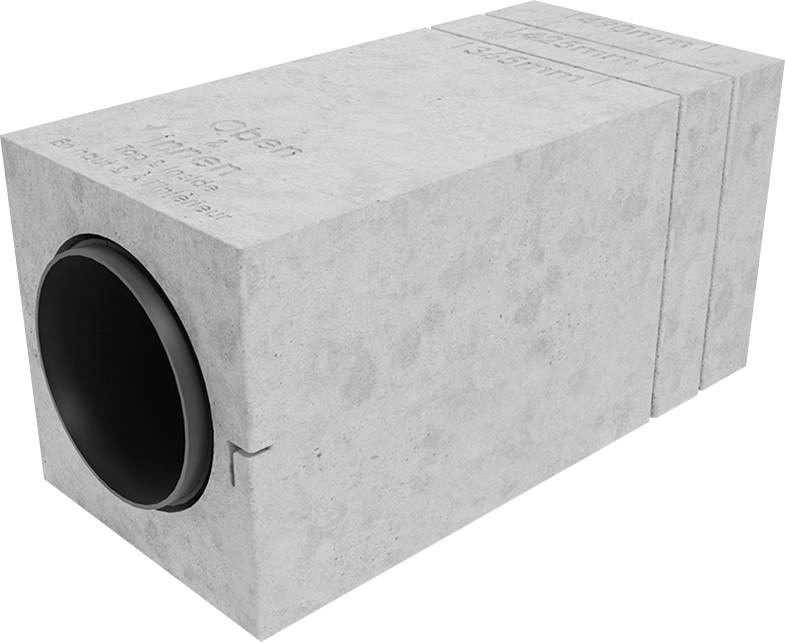

- Rohbauset bestehend aus dem Mauerstein und eingebauter Rohbauhülse. - Brandschutzklasse Mauerstein/Rohbauhülse ist B1. - Einbau in Mauerstärken 365/425/490 mm möglich. - Die eingebaute Rohbauhülse hat bereits eine integrierte Neigung von 1° nach außen. - Schallentkopplung mittels integrierter Schalldämmmatte. - Kürzung des Mauersteins mit Fuchsschwanz Säge möglich. - Integrierte Kabeleinführungstasche für die PP45 Kabeleinführung.Artikel:PP 45 RS - Einbauort: Außenwand - Material: EPS-Styropor, PVC - Farbe: weiß - Gewicht: 1,2 kg - Gewicht mit Verpackung: 2,6 kg - Breite: 240 mm - Höhe: 248 mm - Tiefe: 540 mm - Breite mit Verpackung: 250 mm - Höhe mit Verpackung: 250 mm - Tiefe mit Verpackung: 540 mm
Lieferzeit 1-3 Tage
Art.-Nr.: 0095.0240
EAN: 4012799952404
Bez.: PP 45 O
Gewicht: 3.83 kg
Maico Endmontage-Set für dezentr. Lüftung PP 45 O
Ausführung - Mit den Geräten kann ein komplettes Lüftungssystem nach DIN 1946-6 inkl. Abluftgeräten über eine zentrale Steuerung (RLS 45 K) aufgebaut werden. - Mit manueller Klappe. - Übersichtliche Inbetriebnahme-Software bei Verwendung der RLS 45 K Steuerung erleichtert die Inbetriebnahme. Einstellungen können gespeichert und auf weitere Steuerungen übertragen werden.Optionales Zubehör - Mauerblock PP 45 MB - Leistungsteil PP 45 LT - EnOcean-Erweiterungsmodul PP 45 EO - EnOcean-Actor PP 45 ACT - Feuchtesensor PP 45 HYI und PP 45 HY - CO2-Sensor PP 45 CO2 - VOC-Sensor PP 45 VOC - Luftfilter, Ersatz PP 45 G2, PP 45 G3 und PP 45 G2PZulassungen und Zertifikate - DIBt-Zulassung Z-51.3-416. - Prüfbericht nach EN 13141-8. - Eintragung in TZWL Bulletin.Wärmetauscher - Mit dem Hochleistungswärmetauscher und dem hocheffizienten EC-Ventilator erreichen die Geräte einen Wärmebereitstellungsgrad von 84,3 % beim Referenzvolumenstrom nach EN 13141-8.Montagehinweise - Montage erfolgt in 2 Schritten:Einbau der Rohbauhülse PP 45 RHK (DN 160) oder PP 45 RHL (DN 160) sowie einer Außenabdeckung in eine Kernlochbohrung DN 160 mit einer Neigung von 1-2 %.
Wir empfehlen die Kernbohrung mit DN 182 auszuführen und die Neigung der Hülse mittels beigelegter Styroporkeile auszurichten.
Die Rohbauhülse ist mit Putzschutzdeckeln vor Verunreinigungen geschützt.
Anschließend folgt die Integration des Endmontage-Sets.
Keine Rohrverlegung notwendig und keine Einregulierung der Anlage notwendig.Elektrischer Anschluss - Das Gerät wird betriebsfertig montiert geliefert. - Elektrischer Anschluss erfolgt mittels Steckverbindung. - Verbindung zur Raumluftsteuerung RLS 45 K oder RLS 45 O über steckbare Steuerleitungen. - Die 12 VDC Stromleitung der Raumluftsteuerung RLS 45 K / RLS 45 O zum Gerät ist gleichzeitig die Steuerleitung.Kondensatablauf - Die Abführung des Kondensats erfolgt über eine integrierte Kondensatabtropfkante in der Außenabdeckung.Besondere Eigenschaften - Die Gerätereihe PP 45 K/O/RC ist die leiseste Gerätereihe auf dem Markt und überzeugt mit den Schalldruckpegelwerten (je Lüftungsstufe und Abstand 1 m): 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A). - Die Energieeffizienz von zwei Geräten + Steuerung überzeugt mit einem SPI-Wert von max. 0,12 Wh/m3. - Durch die sehr leisen und energiesparenden Motoren, einem sehr guten sensorgeführten Betrieb erreichen die Geräte die Energieeffizienzklasse von A+. - Der Rohreinschub kann werkzeuglos zu Reinigungszwecken und zum Filterwechsel ausgebaut werden. Die zwei Filter sind ebenfalls werkzeuglos wechselbar. - Der Wärmetauscher kann mit Hilfe eines Werkzeugs ebenfalls zu Reinigungszwecken ausgebaut werden. - Die Geräte können in 5 verschiedenen Lüftungsstufen 15/20/30/36/42 m3/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden. - Strömungsoptimierte Außenabdeckungen im Zubehörprogramm halten die Abluft von der Außenfassade fern.Merkmale - Endmontage-Sets für das Einzelraumlüftungsgerät PushPull 45 mit Ventilator, Keramik-Wärmetauscher, Innenabdeckung und zwei integrierten Filtern (ISO Coarse 30 % (G2) und ISO Coarse 45 % (G3)), so dass die Luft in beide Richtungen gefiltert wird. - Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben. - In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.Notwendiges Zubehör - Rohbauhülse RH 160 oder RH 160 L. - Außenabdeckung PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR oder PP 45 AKB für Außenwandmontage oder Laibungselement PP 45 LE für Laibungskanalmontage. - Raumluftsteuerung RLS 45 K oder RLS 45 O für die Endmontage-Sets PP 45 K und PP 45 O und Funkschalter DS 45 RC für das Funkgerät PP 45 RC. - Über eine Raumluftsteuerung RLS 45 K oder RLS 45 O können mehrere Geräte (max. 6) gleichzeitig gesteuert werden. - Bei Verwendung des Funkschalters DS 45 RC ist die Geräteanzahl nicht begrenzt, sofern die Geräte sich in Reichweite der Funkschalter befinden.Artikel:PP 45 O - Ausführung: Objektversion - Fördervolumen: 15 m3/h / 20 m3/h / 30 m3/h / 36 m3/h / 42 m3/h - SEC average: -40,06 kWh/(m2*a) - Energieeffizienzklasse: A+ - Bemessungsspannung: 12 V DC - SPI-Wert nach DIN EN 13141-8: 0,11 Wh/m3 - Maximale Leistungsaufnahme: 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W - Schutzart: IP 00 - DIBT-Zulassung: ja - Einbaulage: waagerecht - Systemart: dezentral - Material: Kunststoff - Material Gehäuse: Kunststoff - Material Wärmetauscher: Keramik - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 3,08 kg - Gewicht mit Verpackung: 3,83 kg - Filterart: Außen- und Abluftfilter - Filterklasse: ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3) - Anschlussdurchmesser: 160 mm - Breite: 246 mm - Höhe: 246 mm - Tiefe: 282 mm - Breite mit Verpackung: 265 mm - Höhe mit Verpackung: 247 mm - Tiefe mit Verpackung: 300 mm - Notwendiger Mauerdurchbruch: 162 bis 182 mm - Mindestwandstärke: 265 mm (wenn der Einschub mit Wandhülse bündig ist) - Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8: 84,3 % - Notwendige Raumluftsteuerung: RLS 45 K / RLS 45 O - Schalldruckpegel: 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Abstand 1 m, Freifeldbedingungen - Bewertete max. Element-Normschallpegeldifferenz Dn,w: 51 dB / gemessen mit PP 45 LE und Klappe geschlossen, 51 dB gemessen mit PP45 AE, 2x PP45 SE, Klappe geschlossen, 46 dB gemessen mit PP45 LE, PP45 LEW90, Klappe offen - Zulassungsnummer: Z-51.3-416 / Z-51.3-416 - Art der Lüftung: dezentrale Zu- und Abluft - WRG über: sonstige - Wärmebereitstellungsgrad: 84,3 %
