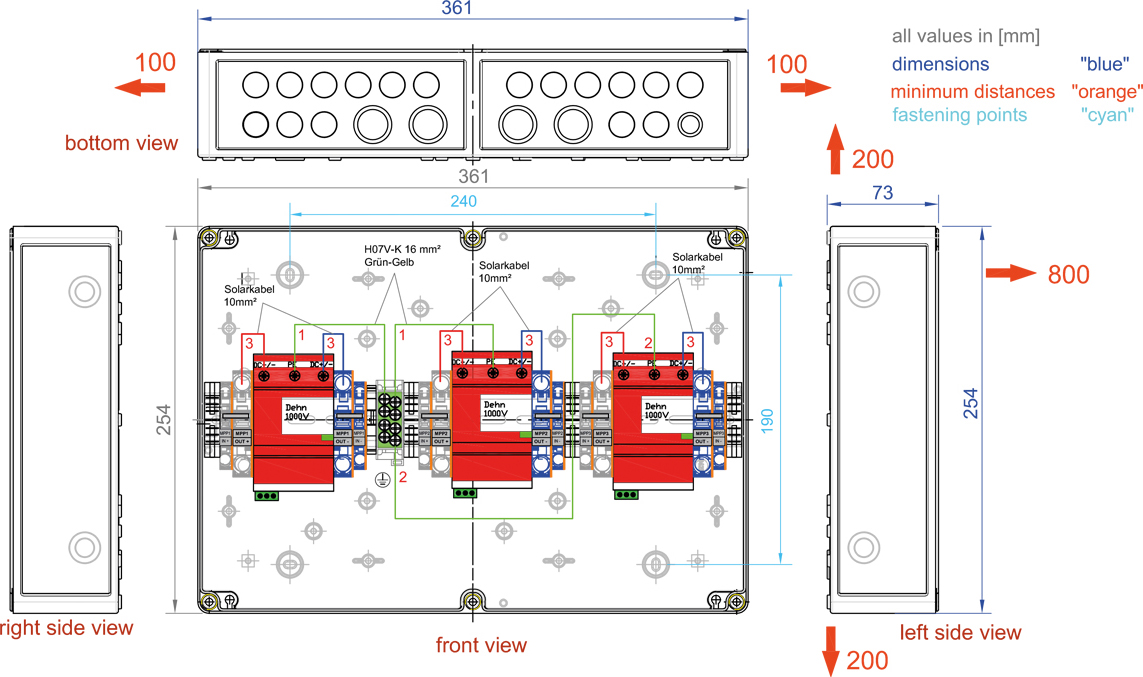

Bem.-Isolierspannung Ui [VDC]: 1000 Bem.-Betriebsspannung Ue [VDC]: 1000Anzahl unabhängige MPP Eingänge [n]: 3Anzahl Stränge pro MPP IN [n]: 2 Anzahl Stränge pro MPP OUT [n]: 1Bemessungsstrom InA (=Summe Isc STC) [ADC]: 96Auslegungsstrom* Isc max [ADC]: 120(=Summe Isc STC x 1,25) PRO STRANG:Bemessungsstrom Inc (=Isc STC) [ADC]: 16Auslegungsstrom* Isc max [ADC]: 20(= Isc STC x 1,25)Umgebungstemperatur: -25°C - +35°C (kurzzeitig 40°C)Überspannungsschutz: (Dehn) Klasse II/"C"Sicherungshalter: -Sicherung: -Lasttrennstelle: -Eingangsklemmen: 6mm²Ausgangsklemmen: Eindrähtiger Leiter max. 16mm² Feindrähtiger Leiter max. 25mm² Schutzklasse: IIIP Schutzart: IP65Konformität: IEC 61439-1/2Art der Montage: WandmontageAbmessungen:(BxHxT)mm 361 x 254 x 111Gehäuse: Polycarbonat (PC) Gehäuse mit transparentem SchraubdeckelMontageart: Im Innenbereich oder im geschützten Außenbereich (KEINE direkte Bewitterung!)Einführungen String IN: 12 x M16 (d = 4,5-10,0mm)String OUT: 6 x M16 (d = 4,5-10,0mm)Erde: 1 x M20 (d= 6,0-13,0mm)1 x M12 Druckausgleichselement*der Auslegungsstrom ISC MAX lt. VDE 0100-712:2016-10beinhaltet den Faktor 1,25 für ISC STC des PV-Moduls,bzw. des PV-Stranges.

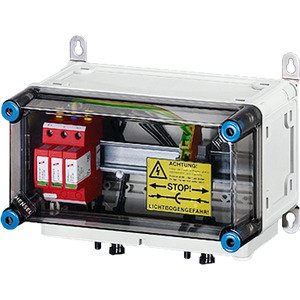

Generator-Anschlusskasten für PV-Anlagen bis 1000 V d.c. nach IEC 61439, komplett montiert und anschlussfertig verdrahtet. Die Gehäuse aus hochwertigem Thermoplast sind schutzisoliert, Schutzart IP 65. Nach Bedarf sind PV-Generator-Anschlusskästen mit Überspannungsableitern, Generatorfreischaltern und Strangsicherungen ausgestattet. Sie sind für die geschützte Installation im Freien geeignet und UV-beständig. Die Wandbefestigung erfolgt über Außenlaschen aus Edelstahl. PV-Generator-Anschlusskasten mit DC-Überspannungsableiter Typ 2. 1 x PV-Strang auf 1 x Wechselrichter-Eingang. Die Steckanschlüsse sind kompatibel zu MC4. Deckelverschlüsse für Werkzeugbetätigung.
