Die Loxone Relay Extension stellt 14 Ausgänge mit potentialfreien Relais zur Verfügung. Zusammen mit dem Miniserver erhalten…
Mehr
Hersteller: Loxone
Art.-Nr.: 100038
BESCHREIBUNGArt.-Nr.: 100038

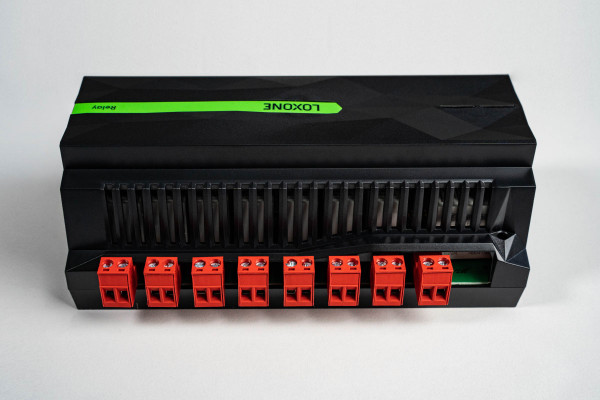

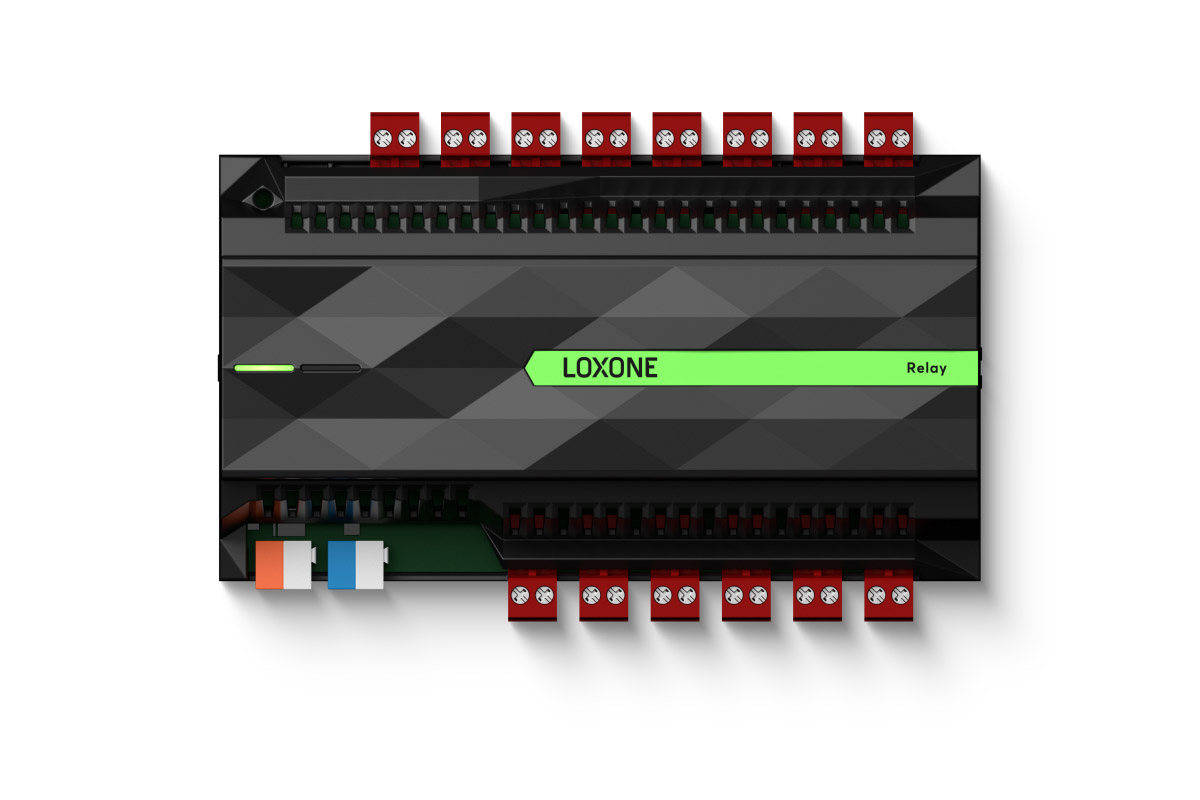

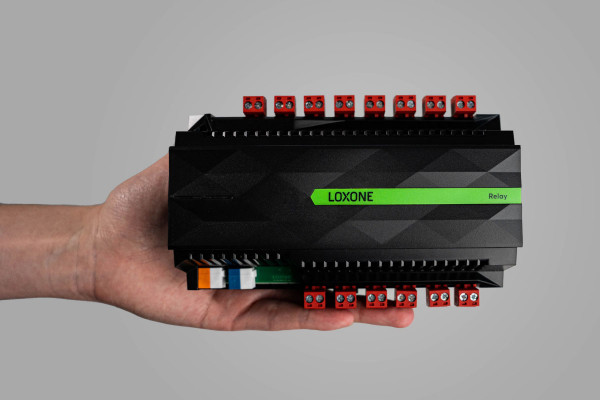

Die Loxone Relay Extension stellt 14 Ausgänge mit potentialfreien Relais zur Verfügung. Zusammen mit dem Miniserver erhalten Sie so die perfekte Lösung zur Steuerung von Beschattung, Beleuchtung, Heizung, Alarmanlage und vielem mehr.
Technische Details:
Versorgungsspannung:
18 … 28 VDC
Ausgänge:
14 digitale Ausgänge (Relais), potentialfrei
250VAC 16A bei cos =1 (IEC) Gesamtlast
Extension max. 48A (IEC)
250VAC 15A bei cos =1 (UL) Gesamtlast
Extension max. 45A (UL)
max. 30VDC 16A
Produktmaße:
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Elektrische Spezifikationen – Versorgungsspannung
18 … 28 VDC
Elektrische Spezifikationen – Leistungsaufnahme
typ. 0,7 W (alle Relais aus), max. 3,8 W (alle Relais ein)
Elektrische Spezifikationen – Verlustleistung bei max. Last
11 W
Elektrische Spezifikationen – Max. Einschaltstrom
24 A
Schnittstellen – LOXONE Link
Verbindung mit Miniserver
Elektrische Spezifikationen – Ausgänge
14 digitale Ausgänge (Relais), potentialfrei250VAC 16A bei cos =1 (IEC) GesamtlastExtension max. 48A (IEC)250VAC 15A bei cos =1 (UL) GesamtlastExtension max. 45A (UL)max. 30VDC 16A
Anschlussklemmen – Leiterquerschnitt
0,25 … 0,8 mm² / AWG 23 … 180,05 … 2,5 mm² / AWG 30 … 12Last > 12 A: min. 2,5 mm² / AWG 12
Umgebungsbedingungen – Temperatur
-40 … 40 °C / -40 … 104 °F
Anschlussklemmen – Abisolierlänge
5 mm / 0,2"6 … 7,5 mm / 0,24 … 0,30”
Gewicht & Abmessungen – Nettogewicht
445 g
Anschlussklemmen – Klemmentyp
24 VDC & LOXONE LinkAusgängeDG220B-
Gewicht & Abmessungen – Produktmaße
158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)
Umgebungsbedingungen – Luftfeuchtigkeit
max. 95 % r. F. (nicht kondensierend)
Umgebungsbedingungen – Schutzart
IP20
Produkteigenschaften – Farbe
Schwarz: RAL 9005
Anschlussklemmen – Temperaturbeständigkeit
-40 … 105 °C / -40 … 221 °Fmin. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL
Produkteigenschaften – Glanzgrad
Matt
Anschlussklemmen – Anzugsdrehmoment
-0,5 … 0,6 N·m / 0,37 … 0,44 Ib·ft
Zertifizierungen & Standards – Einsatzgebiet
Typ 1 (UL 60730-1, CSA E 60730-1)
Gewicht & Abmessungen – Bruttogewicht
501 g
Gewicht & Abmessungen – Packmaß
180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)
Zertifizierungen & Standards – Software Klasse
A
Produkteigenschaften – Montageart
Hutschiene nach EN50022, 35 mm
Zertifizierungen & Standards – Verschmutzungsgrad
2
Zertifizierungen & Standards – Bemessungsspannung der digitalen Ausgänge
2,5 kV (UL 60730-1, max. Höhe 2000 m)
Zertifizierungen & Standards – Normen
UL 60730-1IEC 60730-1
