EndmodulAm Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen.Durch die Endklemme wird der interne Klemmenbus geschlossen und die ordnungsgemäße Datenübertragung gewährleistet.

Schirmklemmbügel 11 mm breit kontaktierbarer Schirmdurchmesser 3 ... 8 mm

Schirmklemmbügel 27 mm breit kontaktierbarer Schirmdurchmesser 6 ... 24 mm

Mini-WSB-Beschriftungskarte als Karte nicht dehnbar unbedruckt aufrastbar weißSchilder individuell konfigurierenDiese Schilder lassen sich übrigens auch individuell über unseren WAGO Konfigurator Smart Designer beschriften.Klicken Sie dafür einfach rechts auf den Button Konfigurieren und beschriften Sie die Schilder nach Ihrem Wunsch, danach können Sie das passende Angebot im Konfigurator dazu anfordern. Hierzu ist eine Anmeldung im Konfigurator erforderlich.Für Wiederbestellungen verwenden Sie einfach die von uns mitgeteilte Artikelnummer, welche auch über ihre Projekte in der Software zu finden ist. Sie haben Fragen zum WAGO Konfigurator Smart Designer?Dann können Sie Ihre Frage direkt an die Mailadresse mailto:smart.designer@wago.com&quot>smart.designer@wago.com schicken.

Stahltragschiene 35 x 7,5 mm 1 mm dick 2 m lang gelocht entsprechend EN 60715 Lochbreite 25 mm Lochabstand 36 mm silberfarben

Schraubenlose Endklammer 10 mm breit für Tragschiene 35 x 15 und 35 x 7,5 grau

Kupfertragschiene 35 x 15 mm 2,3 mm dick 2 m lang ungelocht entsprechend EN 60715 kupferfarben

Schirmklemmbügel 19 mm breit kontaktierbarer Schirmdurchmesser 7 ... 16 mm

Betätigungswerkzeug Klinge 2,5 x 0,4 mm mit teilisoliertem Schaft

Betätigungswerkzeug Klinge 3,5 x 0,5 mm mit teilisoliertem Schaft mehrfarbig

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

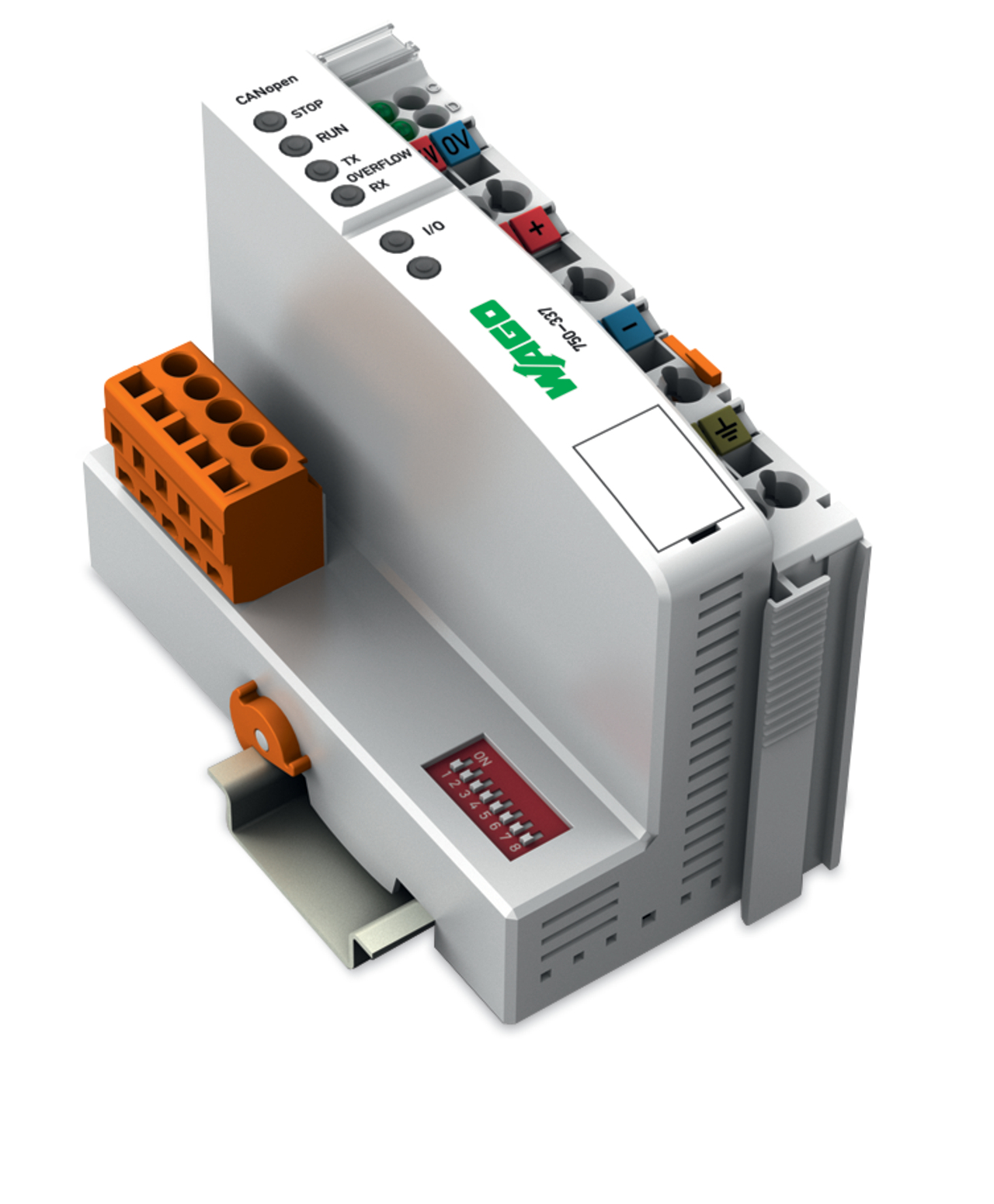

Feldbuskoppler CANopen MCSDieser Feldbuskoppler verbindet das WAGO-I/O-SYSTEM als Slave mit dem CANopen-Feldbus. Die Daten werden mit PDOs und SDOs übertragen.Der Buskoppler erkennt alle gesteckten I/O-Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch byteweise) Klemmen handeln.Das lokale Prozessabbild wird in einen Eingangs- und Ausgangsdatenbereich unterteilt. Die Prozessdaten können über den CANopen-Bus eingelesen und in einer Steuerung weiterverarbeitet werden. Die Prozessausgangsdaten werden über den CANopen-Bus ausgegeben.Die Daten der analogen Klemmen werden in der Reihenfolge ihrer Position nach dem Buskoppler in die PDOs gemappt. Die Bits der digitalen Klemmen werden zu Bytes zusammengfügt und ebenfalls in die PDOs gemappt. Ist die Anzahl der digitalen E/A größer als 8 Bit, beginnt der Koppler automatisch ein weiteres Byte.Die Einträge in dem Objektverzeichnis können nach Bedarf auf die 32 Rx PDOs und 32 Tx PDOs gemappt werden.Der gesamte Eingangs- und Ausgangsdatenbereich kann mit den SDOs übertragen werden.Per Software können Platzhalterklemmen gesetzt werden.

Feldbuskoppler PROFIBUS DP 12 MBd ECODer ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Controller ETHERNET 1. GenerationDer ETHERNET-Controller kombiniert die Steuerungsfunktionalität, I/O-Ankopplung und ETHERNET in einem Gerät.Die Erstellung des Applikationsprogrammes erfolgt gemäß IEC 61131-3. Mit Hilfe von Funktionsbausteinen kann der Programmierer über Socket-APIs die Clients und Server für alle Transportprotokolle (TCP, UDP, usw.) programmieren.Merkmale und Anwendung:Entlastung der zentralen Steuerung durch dezentrale Verarbeitungeinheiten. Gliederung von komplexen Applikationen in eigenständig testbare Einheiten. Programmierbare Fehlerreaktion bei Ausfall des Feldbussystems. Entlastung des Kommunikationssystems ETHERNET durch Signalvorverarbeitung. Reduzierung von Reaktionszeiten durch direkten Zugriff auf die Peripherie (ohne Umwege über das Feldbussystem ETHERNET). Autarke Kleinsteuerung.

Mini-WSB Inline für Smart Printer 1700 Stück auf Rolle dehnbar 5 - 5,2 mm unbedruckt aufrastbar weiß
