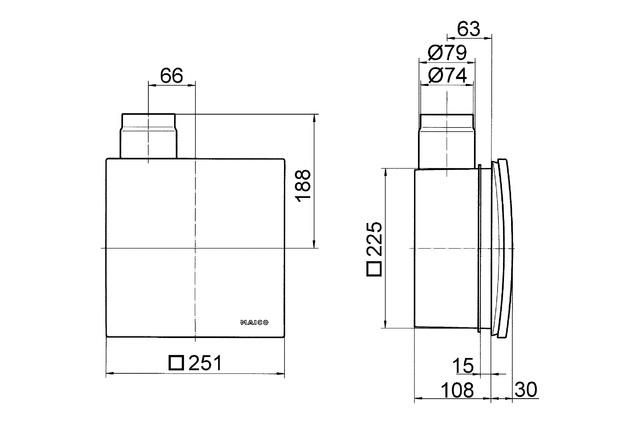

Einraumentlüftung Brandschutzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... Einbau in Wohnungsküchen, Bäder und WCs. Mit wartungsfreier Brandschutz-Absperrvorrichtung gegen Brandübertragung K90-18017. Metall-Ausblasstutzen DN 75/80 mit Metall-Absperrklappe und selbsttätiger Auslösevorrichtung. Metall-Absperrklappe dient zusätzlich als Kaltrauchklappe. Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. Einbau innerhalb des Schachtes in Wand und Decke möglich. Zugelassen für Wandeinbau mit Ausblasrichtung nach oben, rechts oder links, sowie Deckeneinbau. Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. Mit Putzschutzdeckel. Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Kunststoffteile normal entflammbar nach Klasse B 2. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-46. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER UPB Ausführung: Metall-Ausblasstutzen seitlich mit Metall-Absperrklappe mit selbsttätiger Auslöseeinrichtung, mit Brandschutzgehäuse, kein Zweitraumanschluss möglich Luftrichtung: Entlüftung Einbauort: Wand / Decke Einbauart: Unterputz Material: Kunststoff Farbe: schwarz Gewicht: 2,59 kg Gewicht mit Verpackung: 2,9 kg Brandschutz: ja Absperrvorrichtung: integriert Ausblasrichtung: seitlich Anschlussdurchmesser: 75 mm / 80 mm Breite: 249 mm Höhe: 249 mm Tiefe: 120 mm Breite mit Verpackung: 285 mm Höhe mit Verpackung: 350 mm Tiefe mit Verpackung: 140 mm Zulassungsnummer: Z-51.1-46

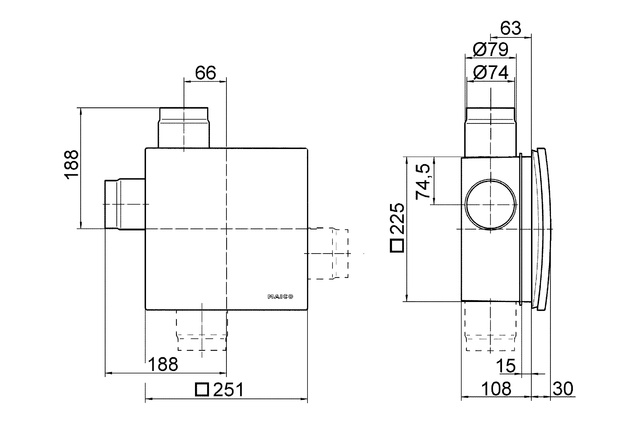

Einraumentlüftung Unterputzgehäuse zur Aufnahme eines Ventilators ER 60 ..., ER 100 .... Einbau in Bäder, WCs und Wohnungsküchen. Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe. Kunststoff-Rückschlagklappe dient zusätzlich als Kaltrauchklappe. Anschlussdurchmesser DN 75/80. Leicht ausbaubare Rückschlagklappe, dadurch einfache und schnelle Reinigung. Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich. Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. Zugelassen für Ausblasrichtung nach oben, rechts oder links. Mit Putzschutzdeckel. Praktische Schnappbefestigung und elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Sollbruchstellen im Gehäuse zur Nutzung des Absaugstutzen ER-AS für die WC-Sitzentlüftung. Kunststoffteile normal entflammbar nach Klasse B 2. Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-7. Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com.Artikel:ER UP/G Ausführung: Kunststoff-Ausblasstutzen seitlich mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich Luftrichtung: Entlüftung Einbauort: Wand / Decke Einbauart: Unterputz Material: Kunststoff Farbe: schwarz Gewicht: 0,48 kg Gewicht mit Verpackung: 0,74 kg Brandschutz: nein Ausblasrichtung: seitlich Anschlussdurchmesser: 75 mm / 80 mm Breite: 225 mm Höhe: 225 mm Tiefe: 108 mm Breite mit Verpackung: 320 mm Höhe mit Verpackung: 240 mm Tiefe mit Verpackung: 130 mm Zulassungsnummer: Z-51.1-7

Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. Nicht brennbar gemäß DIN 4102 Klasse A1. Längenangaben: gestreckte Länge.Artikel:AFR 80 Max. Betriebsdruck: 2500 Pa Material: Aluminium Gewicht: 0,38 kg Gewicht mit Verpackung: 0,55 kg Geeignet für Nennweite: 80 mm Länge: 3 m Breite: 3000 mm Höhe: 90 mm Tiefe: 90 mm Breite mit Verpackung: 810 mm Höhe mit Verpackung: 100 mm Tiefe mit Verpackung: 100 mm Umgebungstemperatur: 100 °C

Türlüftungsgitter für Bad, WC, Küche. MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß Luftrichtung: Be- und Entlüftung Einbau: innen Einbauort: Tür Material: Kunststoff Kunststoffangaben: Polystyrol, PVC-frei Farbe: weiß Gewicht: 0,27 kg Gewicht mit Verpackung: 0,31 kg Freier Querschnitt: 154 cm² Breite: 457 mm Höhe: 92 mm Tiefe: 38 mm Breite mit Verpackung: 458 mm Höhe mit Verpackung: 93 mm Tiefe mit Verpackung: 36 mm Minimale Türblattstärke: 35 mm

Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. Betätigung über handelsübliche Schalter möglich. VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 Bemessungsspannung: 230 V Netzfrequenz: 50 Hz / 60 Hz Maximalbelastung: 1,25 A Schutzart: IP 40 Gewicht: 0,01 kg Gewicht mit Verpackung: 0,02 kg Breite: 20 mm Höhe: 13 mm Tiefe: 35 mm Breite mit Verpackung: 20 mm Höhe mit Verpackung: 13 mm Tiefe mit Verpackung: 35 mm Umgebungstemperatur: 0 °C bis 50 °C Fernbedienung: nein Nachlaufzeit: 6 min Einschaltverzögerung: 50 s

Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. Betätigung über handelsübliche Schalter möglich. VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 Bemessungsspannung: 230 V Netzfrequenz: 50 Hz / 60 Hz Maximalbelastung: 1,25 A Schutzart: IP 40 Gewicht: 0,01 kg Gewicht mit Verpackung: 0,02 kg Breite: 20 mm Höhe: 13 mm Tiefe: 35 mm Breite mit Verpackung: 20 mm Höhe mit Verpackung: 13 mm Tiefe mit Verpackung: 35 mm Umgebungstemperatur: 0 °C bis 50 °C Fernbedienung: nein Nachlaufzeit: 12 min Einschaltverzögerung: 50 s

Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. Betätigung über handelsübliche Schalter möglich. VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C Bemessungsspannung: 230 V Netzfrequenz: 50 Hz / 60 Hz Maximalbelastung: 1,25 A Schutzart: IP 40 Gewicht: 0,01 kg Gewicht mit Verpackung: 0,02 kg Breite: 20 mm Höhe: 13 mm Tiefe: 35 mm Breite mit Verpackung: 20 mm Höhe mit Verpackung: 13 mm Tiefe mit Verpackung: 35 mm Umgebungstemperatur: 0 °C bis 50 °C Fernbedienung: nein Nachlaufzeit: 1,5 min 24 min Einschaltverzögerung: 0 s 150 s

Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. Nicht brennbar gemäß DIN 4102 Klasse A1. Längenangaben: gestreckte Länge.Artikel:AFR 100 Max. Betriebsdruck: 2500 Pa Material: Aluminium Gewicht: 0,92 kg Gewicht mit Verpackung: 1,03 kg Geeignet für Nennweite: 100 mm Länge: 10 m Breite: 10000 mm Höhe: 115 mm Tiefe: 115 mm Breite mit Verpackung: 403 mm Höhe mit Verpackung: 122 mm Tiefe mit Verpackung: 122 mm Umgebungstemperatur: 100 °C

Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 I Spannungsart: Wechselstrom Bemessungsspannung: 230 V Ausgang: 230 V Netzfrequenz: 50 Hz Schutzart: IP 30 Messbereich relative Feuchte: 20 % 80 % Einbauart: Aufputz Material: Kunststoff Farbe: reinweiß, ähnlich RAL 9010 Gewicht: 0,07 kg Gewicht mit Verpackung: 0,08 kg Breite: 71 mm Höhe: 71 mm Tiefe: 27 mm Breite mit Verpackung: 75 mm Höhe mit Verpackung: 80 mm Tiefe mit Verpackung: 36 mm Umgebungstemperatur: 0 °C bis 50 °C Bedienelement: Innenliegend Fühlertoleranz, relative Feuchte: 5 % Schaltdifferenz, relative Feuchte: 2,5 % Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC Max. zulässiger Einschaltstrom: 16 A

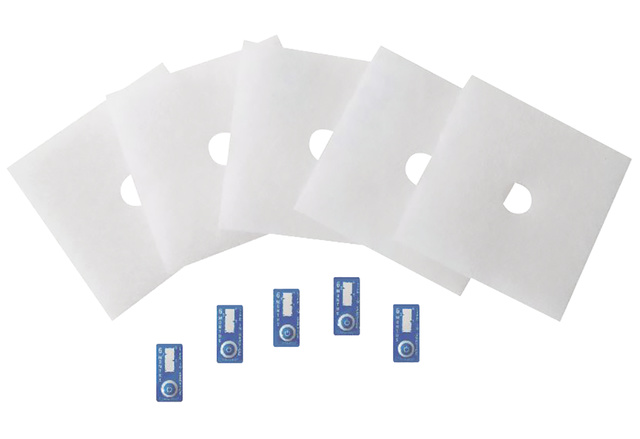

ZF 60/100: Ersatz-Luftfilter mit Timestrips für Ventilatoreinsätze ER ... und ER-AP .../ER-APB ... und Abluftelemente Centro ...Artikel:ZF 60/100 Einbaulage: senkrecht / waagerecht Gewicht: 0,01 kg Gewicht mit Verpackung: 0,03 kg Filterklasse: ISO Coarse 30 % (G2) Breite: 135 mm Höhe: 135 mm Tiefe: 8 mm Breite mit Verpackung: 280 mm Höhe mit Verpackung: 200 mm Tiefe mit Verpackung: 20 mm Umgebungstemperatur: 40 °C

Intervallschalter zur regelmäßigen Lüftung selten genutzter Räume. Einschalten des Ventilators über Intervallschalter und über manuelle Betätigung möglich. Betätigung über handelsübliche Schalter möglich. Intervallzeit einstellbar: 1 h bis 15 h. Montage in Unterputzdose möglich.Artikel:VZI 10 Bemessungsspannung: 230 V Netzfrequenz: 50 Hz / 60 Hz Maximalbelastung: 1,25 A Schutzart: IP 40 Gewicht: 0,01 kg Gewicht mit Verpackung: 0,02 kg Breite: 20 mm Höhe: 13 mm Tiefe: 35 mm Breite mit Verpackung: 20 mm Höhe mit Verpackung: 13 mm Tiefe mit Verpackung: 35 mm Umgebungstemperatur: 0 °C bis 50 °C Fernbedienung: nein Nachlaufzeit: 10 min Einschaltdauer: 10 min Einschaltverzögerung: 50 s
