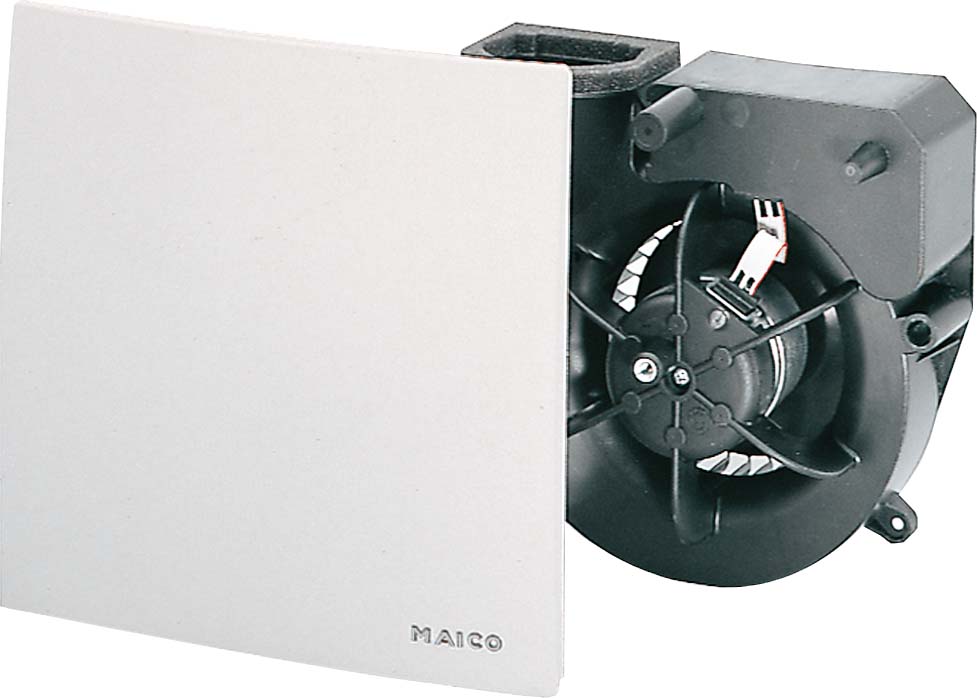

Standardausführung ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar.Merkmale Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel:ER 60 Ausführung: Standardausführung Fördervolumen: 62 m³/h Drehzahl: 1250 1/min Luftrichtung: Entlüftung Drehzahlsteuerbar: nein SEC average: -3,72 kWh/(m²*a) Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Leistungsaufnahme: 21 W IMax: 0,16 A Schutzart: IP X5 Netzzuleitung: 3 / 1,5 mm² Einbauort: Wand / Decke Einbauart: Unterputz Systemart: dezentral Material: Kunststoff Farbe: verkehrsweiß, ähnlich RAL 9016 Gewicht: 1,5 kg Gewicht mit Verpackung: 1,78 kg Filterklasse: ISO Coarse 30 % (G2) Ausblasrichtung: seitlich Breite: 250 mm Höhe: 250 mm Tiefe: 140 mm Breite mit Verpackung: 285 mm Höhe mit Verpackung: 285 mm Tiefe mit Verpackung: 155 mm Fördermitteltemperatur bei IMax: 40 °C Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² Nennweite: 75 mm / 80 mm

Ausführung mit Feuchtesteuerung und Grundlastschaltung Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. Vollautomatische intelligente Feuchtesteuerung. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet.Merkmale Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel:ER 60 H Ausführung: Feuchtesteuerung Fördervolumen: 35 m³/h / 62 m³/h Drehzahl: 850 1/min / 1250 1/min Luftrichtung: Entlüftung Drehzahlsteuerbar: nein SEC average: -20,12 kWh/(m²*a) Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Leistungsaufnahme: 10 W / 21 W IMax: 0,12 A / 0,16 A Schutzart: IP X5 Netzzuleitung: 3/5 x 1,5 mm² Einbauort: Wand / Decke Einbauart: Unterputz Systemart: dezentral Material: Kunststoff Farbe: verkehrsweiß, ähnlich RAL 9016 Gewicht: 1,52 kg Gewicht mit Verpackung: 1,8 kg Filterklasse: ISO Coarse 30 % (G2) Ausblasrichtung: seitlich Breite: 250 mm Höhe: 250 mm Tiefe: 150 mm Breite mit Verpackung: 280 mm Höhe mit Verpackung: 280 mm Tiefe mit Verpackung: 155 mm Fördermitteltemperatur bei IMax: 40 °C Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² Nennweite: 75 mm / 80 mm

Standardausführung ER 100: Drehzahlsteuerbar. ER 60: Nicht drehzahlsteuerbar.Merkmale Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel:ER 100 Ausführung: Standardausführung Fördervolumen: 101 m³/h Drehzahl: 1900 1/min Luftrichtung: Entlüftung Drehzahlsteuerbar: ja SEC average: -6,66 kWh/(m²*a) Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Leistungsaufnahme: 29 W IMax: 0,14 A Schutzart: IP X5 Netzzuleitung: 3 / 1,5 mm² Einbauort: Wand / Decke Einbauart: Unterputz Systemart: dezentral Material: Kunststoff Farbe: verkehrsweiß, ähnlich RAL 9016 Gewicht: 1,47 kg Gewicht mit Verpackung: 1,75 kg Filterklasse: ISO Coarse 30 % (G2) Ausblasrichtung: seitlich Breite: 250 mm Höhe: 250 mm Tiefe: 150 mm Breite mit Verpackung: 280 mm Höhe mit Verpackung: 280 mm Tiefe mit Verpackung: 155 mm Fördermitteltemperatur bei IMax: 40 °C Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² Nennweite: 75 mm / 80 mm

Ausführung mit Verzögerungszeitschalter Einschaltverzögerung ca. 50 sek. Nachlaufzeit ca. 6 min. Nicht drehzahlsteuerbar.Merkmale Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m³/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel:ER 100 VZ Ausführung: Verzögerungszeitschalter Fördervolumen: 101 m³/h Drehzahl: 1900 1/min Luftrichtung: Entlüftung Drehzahlsteuerbar: nein SEC average: -6,5 kWh/(m²*a) Spannungsart: Wechselstrom Bemessungsspannung: 230 V Netzfrequenz: 50 Hz Leistungsaufnahme: 29,5 W IMax: 0,14 A Schutzart: IP X5 Netzzuleitung: 5 / 1,5 mm² Einbauort: Wand / Decke Einbauart: Unterputz Systemart: dezentral Material: Kunststoff Farbe: verkehrsweiß, ähnlich RAL 9016 Gewicht: 1,47 kg Gewicht mit Verpackung: 1,75 kg Filterklasse: ISO Coarse 30 % (G2) Ausblasrichtung: seitlich Breite: 250 mm Höhe: 250 mm Tiefe: 150 mm Breite mit Verpackung: 280 mm Höhe mit Verpackung: 280 mm Tiefe mit Verpackung: 155 mm Fördermitteltemperatur bei IMax: 40 °C Nachlaufzeit: 6 min Einschaltverzögerung: 50 s Schalldruckpegel: 45 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m² Nennweite: 75 mm / 80 mm

Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. Nicht brennbar gemäß DIN 4102 Klasse A1. Längenangaben: gestreckte Länge.Artikel:AFR 80 Max. Betriebsdruck: 2500 Pa Material: Aluminium Gewicht: 0,38 kg Gewicht mit Verpackung: 0,55 kg Geeignet für Nennweite: 80 mm Länge: 3 m Breite: 3000 mm Höhe: 90 mm Tiefe: 90 mm Breite mit Verpackung: 810 mm Höhe mit Verpackung: 100 mm Tiefe mit Verpackung: 100 mm Umgebungstemperatur: 100 °C

Türlüftungsgitter für Bad, WC, Küche. MLK 30: Türausschnitt: 271 x 111 mm, Außenmaß: 290 x 125 mm. MLK 45: Türausschnitt: 432 x 76 mm, Außenmaß: 457 x 92 mm.Artikel:MLK 45 weiß Luftrichtung: Be- und Entlüftung Einbau: innen Einbauort: Tür Material: Kunststoff Kunststoffangaben: Polystyrol, PVC-frei Farbe: weiß Gewicht: 0,27 kg Gewicht mit Verpackung: 0,31 kg Freier Querschnitt: 154 cm² Breite: 457 mm Höhe: 92 mm Tiefe: 38 mm Breite mit Verpackung: 458 mm Höhe mit Verpackung: 93 mm Tiefe mit Verpackung: 36 mm Minimale Türblattstärke: 35 mm

Flexibles fünflagig verrilltes Aluminiumrohr zum Einsatz als Anschlussleitung an verschiedene Lüftungslösungen. Nicht brennbar gemäß DIN 4102 Klasse A1. Längenangaben: gestreckte Länge.Artikel:AFR 100 Max. Betriebsdruck: 2500 Pa Material: Aluminium Gewicht: 0,92 kg Gewicht mit Verpackung: 1,03 kg Geeignet für Nennweite: 100 mm Länge: 10 m Breite: 10000 mm Höhe: 115 mm Tiefe: 115 mm Breite mit Verpackung: 403 mm Höhe mit Verpackung: 122 mm Tiefe mit Verpackung: 122 mm Umgebungstemperatur: 100 °C
