- Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 6 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 6 min - Einschaltverzögerung: 50 s

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 12 - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 12 min - Einschaltverzögerung: 50 s

 - Verzögerungszeitschalter zur Steuerung der Einschaltverzögerung und Nachlaufzeit von Ventilatoren. - Betätigung über handelsübliche Schalter möglich. - VZ 24 C: Betätigung über handelsübliche Schalter oder Taster möglich. - Störfest gemäß EN 61000-4-5 (bei 1000 V bis 4000 V). Bei Bedarf zusätzliche Entstörmaßnahmen treffen (L-, C- oder RC-Glieder, Schutzdioden, Varistoren).Artikel:VZ 24 C - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz / 60 Hz - Maximalbelastung: 1,25 A - Schutzart: IP 40 - Gewicht: 0,01 kg - Gewicht mit Verpackung: 0,02 kg - Breite: 20 mm - Höhe: 13 mm - Tiefe: 35 mm - Breite mit Verpackung: 20 mm - Höhe mit Verpackung: 13 mm - Tiefe mit Verpackung: 35 mm - Umgebungstemperatur: 0 °C bis 50 °C - Fernbedienung: nein - Nachlaufzeit: 1,5 min - 24 min - Einschaltverzögerung: 0 s - 150 s

 - Der elektronische Hygrostat HY 230 bzw. HY 230 I dient zur Entfeuchtung oder Befeuchtung von geschlossenen Räumen. Er ist für sämtliche Wohnbereiche und Gewerberäume geeignet, auch für Feuchträume wie z.B. Badezimmer (Bei Installation bitte Schutzart beachten), Wasch- und Trockenräume. - Der Hygrostat erfasst mit einem internen Sensor die Raumfeuchtigkeit und schaltet abhängig vom eingestellten Sollwert die Ventilatoren, Wärmerückgewinnungsgeräte bzw. Be- oder Entfeuchtungsgeräte ein und aus. - Der HY 230 bzw. HY 230 I wird entweder direkt auf eine UP-Dose montiert oder über das Aufputz-Montageset APM HY 230 an die Wand montiert. - Mit einem Dipschalter auf der Platine kann bei der Inbetriebnahme die Betriebsart Entfeuchten (Werkseinstellung) oder Befeuchten festgelegt werden. - Durch eine rote Leuchtdiode im Gehäuse wird der Schaltzustand des Relais angezeigt.Artikel:HY 230 - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Ausgang: 230 V - Netzfrequenz: 50 Hz - Schutzart: IP 30 - Messbereich relative Feuchte: 20 % - 80 % - Einbauart: Aufputz - Material: Kunststoff - Farbe: reinweiß, ähnlich RAL 9010 - Gewicht: 0,08 kg - Gewicht mit Verpackung: 0,09 kg - Breite: 71 mm - Höhe: 71 mm - Tiefe: 27 mm - Breite mit Verpackung: 75 mm - Höhe mit Verpackung: 80 mm - Tiefe mit Verpackung: 36 mm - Umgebungstemperatur: 0 °C bis 50 °C - Bedienelement: Außenliegend - Fühlertoleranz, relative Feuchte: 5 % - Schaltdifferenz, relative Feuchte: 2,5 % - Max. zulässiger Schaltstrom: 10 A / 4 A / cos phi = 1, 230 V AC / cos phi = 0,6, 230 V AC - Max. zulässiger Einschaltstrom: 16 A

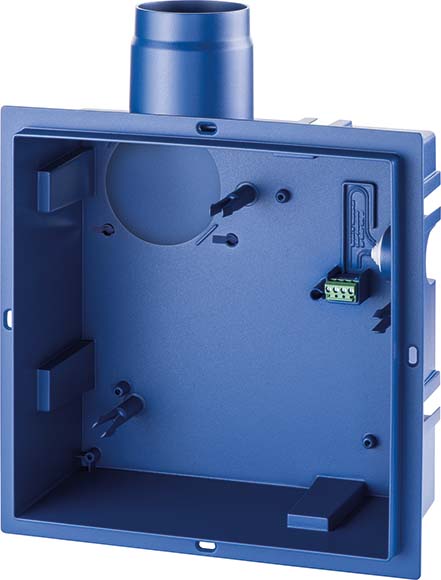

Besondere Eigenschaften - Ausblasstutzen werkzeuglos umbaubar von seitlich nach hinten. - Seitliche Montagenuten zur Montage mit Montagewinkeln oder in Vorwandinstallationen. - Selbsttätige Kunststoffrückschlagklappe mit der gleichzeitigen Funktion als Kaltrauchsperre. - Für Anwendungen nach DIN 18017-3.Einraumentlüftung - Einbau in Bäder, WCs und Wohnungsküchen. - Einbau innerhalb und außerhalb des Schachtes in Wand und Decke möglich. - Geringe Bautiefe des Unterputzgehäuses und der Abdeckung. - 6 seitlich angebrachte Montagenuten ermöglichen eine einfache Montage. - Umlaufender Rahmen ermöglicht weitere Befestigungsoption. - Flexible Kabeleinführung ermöglicht den elektrischen Anschluss seitlich oder von hinten. - Einfache elektrische Verdrahtung an praktischer Stiftleisten-Klemme. - Mit Putzschutzdeckel zum Verschließen des Gehäuses während der Rohbauphase. - Werkzeuglos umbaubarer Kunststoff-Ausblasstutzen mit selbsttätiger Kunststoff-Rückschlagklappe für Ausblasrichtung seitlich (oben, links, rechts) und hinten. - Anschlussdurchmesser DN 75/80. - Sollbruchstelle für Zweitraumanschluss oder WC-Anschlussstutzen serienmäßig im ER GH-Gehäuse vorhanden. - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. - Kunststoffteile normal entflammbar nach DIN 4102-1 Klasse B 2 (nach EN 13501-1).Optionales Zubehör - Absaugstutzen ER-AS für die WC-Sitzentlüftung - Zweitraumanschluss ER-ZR - Montageset ER-MS - Montagehalter ER-UPMArtikel:ER GH - Ausführung: Kunststoff-Ausblasstutzen umbaubar seitlich/hinten mit selbsttätiger Kunststoff-Rückschlagklappe, ohne Brandschutzgehäuse, Zweitraumanschluss rechts/links/unten möglich - Luftrichtung: Entlüftung - Einbauort: Wand / Decke - Einbauart: Unterputz - Material Gehäuse: Kunststoff - Farbe: schwarz - Gewicht: 0,59 kg - Gewicht mit Verpackung: 0,89 kg - Brandschutz: nein - Ausblasrichtung: seitlich / hinten - Anschlussdurchmesser: 75 mm / 80 mm - Breite: 250 mm - Höhe: 250 mm - Tiefe: 110 mm - Breite mit Verpackung: 350 mm - Höhe mit Verpackung: 290 mm - Tiefe mit Verpackung: 130 mm - Zulassungsnummer: Z-51.1-478

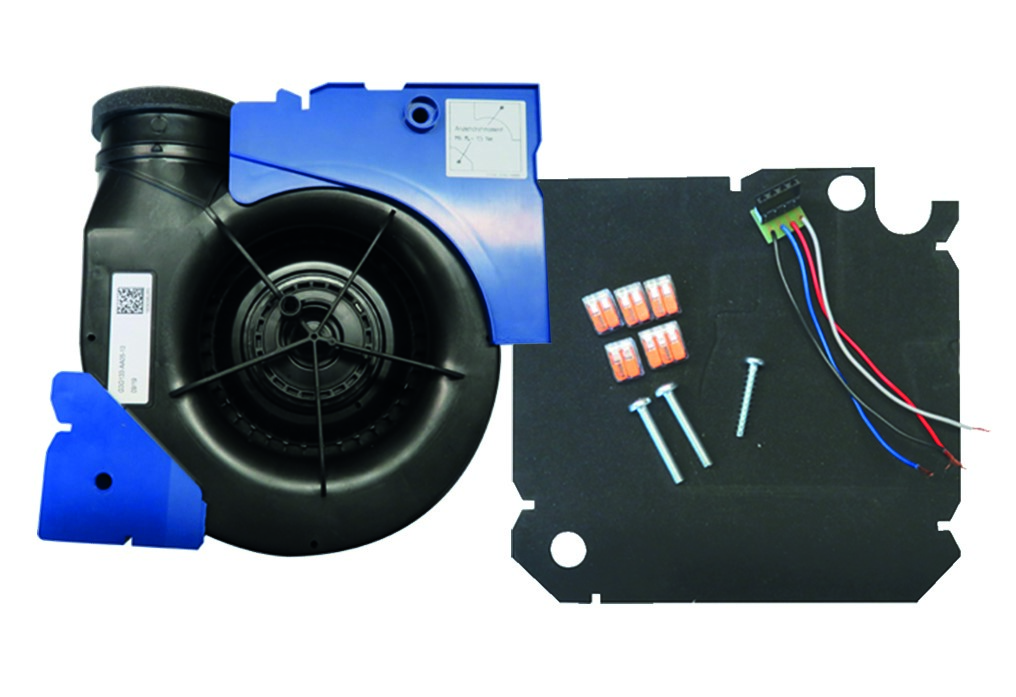

Besondere Eigenschaften - Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen. - Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17. - Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17. - Verbesserte Schallleistung im Vergleich zum ER 17. - Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB. - Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen. - Keine aufwendigen Austauscharbeiten notwendig.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s und Nachlaufzeit 15 min in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch Einschaltverzögerung 0/30/60/90/120 s und Nachlaufzeit 0/3/6/15/24/30 min möglich. - Für Einzelraumentlüftung mit einem einzelnen Ventilator. - Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse. - Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse. - ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern.Artikel:ER EC RF17 - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,76 kg - Gewicht mit Verpackung: 1,05 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 225 mm - Höhe: 87 mm - Tiefe: 215 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 155 mm - Tiefe mit Verpackung: 280 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 26 dB(A) / 36 dB(A) - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mm

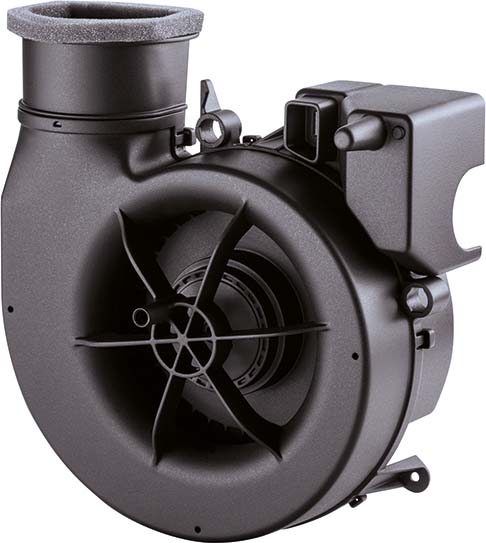

Besondere Eigenschaften - Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor. - Geringste Leistungsaufnahme. - Für Unterputz und Aufputz einsetzbar. - Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung). - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. - Schutzart IP X5, Einbau in Schutzzone 1 möglich. - Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden. - Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s. - Nachlaufzeit 15 min. - Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR. - Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.Artikel:ER EC - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min / kombiniert mit ER GH, ER GH AP/APB - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH, 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,64 kg - Gewicht mit Verpackung: 0,91 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich / hinten - Breite: 213 mm - Höhe: 233 mm - Tiefe: 115 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 152 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mm
