ER-A - Standardausführung - Standard Abdeckung für ER EC mit Filterwechselanzeige (Timestrip). - Grundlast 30 m3/h / Volllast 60 m3/h. - Ein/Aus der Volllaststufe über Lichtschalter oder separaten Schalter. - Umschaltung auf Volllaststufe (60 m3/h) mit Einschaltverzögerung von ca. 60 sek. - Nachlaufzeit der Volllast ca. 15 min.Besondere Eigenschaften - Strömungsoptimiertes, formschönes Design. - Werkzeuglos wechselbarer Filter. - Mit Filterwechselanzeige.Merkmale - Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. - Schutzart IP X5 für Sicherheit im Bad. - Farbe verkehrsweiß ähnlich RAL 9016. - Für Einraumentlüftung mit einem einzelnen Ventilator. - Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Nicht drehzahlsteuerbar. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).*WerkseinstellungArtikel:ER-A - Ausführung: Standard - Fördervolumen: 30 m3/h / 60 m3/h / (Stufe 1/Stufe 2) - Luftrichtung: Entlüftung - Schutzart: IP X5 - Einbauort: Wand / Decke - Systemart: dezentral - Material Gehäuse: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,47 kg - Gewicht mit Verpackung: 0,62 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 281 mm - Höhe: 281 mm - Tiefe: 33 mm - Breite mit Verpackung: 310 mm - Höhe mit Verpackung: 300 mm - Tiefe mit Verpackung: 40 mm - Fördermitteltemperatur bei IMax: 40 °C - Einschaltverzögerung: 60 s / Umschaltung auf Volllaststufe (60 m3/h) - Schalldruckpegel: 15 dB(A) / 35 dB(A) / kombiniert mit ER GH, 31 dB(A) / 41 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478

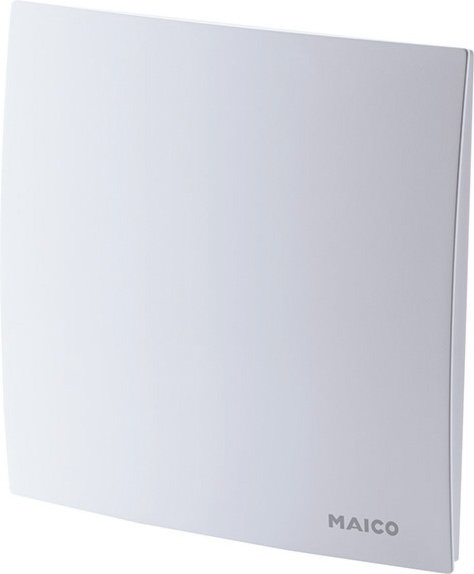

ER-AH - Ausführung mit intelligentem Zeitmodul und Feuchtesteuerung - Abdeckung mit Feuchtesteuerung, intelligentem Zeit-Modul und LED-Filterwechselanzeige. - Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über intelligente Feuchtesteuerung. - Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig. - Individuelle Einstellung der Fördervolumen (Grundlast 20/30/40 m3/h, Nennlast 40/60/100 m3/h) möglich. - Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator. - Intelligente Feuchtesteuerung mit jahreszeitlicher Anpassung. Stufenlose Anpassung des Volumenstroms zwischen 30 m3/h und der eingestellten Nennlast V2 anhand der relativen Raumluftfeuchte. - Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). - Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). - Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. - Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume. - Einstellbare Tastensperre (Mieterschutz). - Schutzklasse II.*WerkseinstellungBesondere Eigenschaften - Strömungsoptimiertes, formschönes Design. - Werkzeuglos wechselbarer Filter. - Mit Filterwechselanzeige.Merkmale - Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. - Schutzart IP X5 für Sicherheit im Bad. - Farbe verkehrsweiß ähnlich RAL 9016. - Für Einraumentlüftung mit einem einzelnen Ventilator. - Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Nicht drehzahlsteuerbar. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).*WerkseinstellungArtikel:ER-AH - Ausführung: Feuchtesteuerung mit intelligentem Zeitmodul - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Stufe 1 = 20/30/40 m3/h, Stufe 2 = 40/60/100 m3/h einstellbar - Luftrichtung: Entlüftung - Schutzart: IP X5 - Einbauort: Wand / Decke - Systemart: dezentral - Material Gehäuse: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,6 kg - Gewicht mit Verpackung: 0,75 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 281 mm - Höhe: 281 mm - Tiefe: 33 mm - Breite mit Verpackung: 305 mm - Höhe mit Verpackung: 450 mm - Tiefe mit Verpackung: 295 mm - Fördermitteltemperatur bei IMax: 40 °C - Einschaltverzögerung: 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478

ER-AK - Komfort-Ausführung mit intelligentem Zeitmodul - Abdeckung mit intelligentem Zeit-Modul und LED-Filterwechselanzeige. - Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten. - Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m3/h) möglich. - Elektrische Steckverbindung für schnelle werkzeuglose Verbindung der Abdeckung mit dem Ventilator. - Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek). - Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit. - Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min). - Einstellbare Intervallsteuerung (1*/2/4/6/12, Betriebsdauer ca. 10 min.) zur Durchlüftung unregelmäßig genutzter Räume. - Einstellbare Tastensperre (Mieterschutz). - Schutzklasse II.*WerkseinstellungBesondere Eigenschaften - Strömungsoptimiertes, formschönes Design. - Werkzeuglos wechselbarer Filter. - Mit Filterwechselanzeige.Merkmale - Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden. - Schutzart IP X5 für Sicherheit im Bad. - Farbe verkehrsweiß ähnlich RAL 9016. - Für Einraumentlüftung mit einem einzelnen Ventilator. - Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Nicht drehzahlsteuerbar. - Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).*WerkseinstellungArtikel:ER-AK - Ausführung: Komfort mit intelligentem Zeitmodul - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / gemäß Werkseinstellung Stufe 1: 30 m3/h und Stufe 2: 60 m3/h - Luftrichtung: Entlüftung - Schutzart: IP X5 - Einbauort: Wand / Decke - Systemart: dezentral - Material Gehäuse: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 0,59 kg - Gewicht mit Verpackung: 0,76 kg - Filterklasse: ISO Coarse 30 % (G2) - Breite: 281 mm - Höhe: 281 mm - Tiefe: 33 mm - Breite mit Verpackung: 295 mm - Höhe mit Verpackung: 305 mm - Tiefe mit Verpackung: 47 mm - Fördermitteltemperatur bei IMax: 40 °C - Einschaltverzögerung: 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478

Besondere Eigenschaften - Robuster, volumenstromkonstanter, energiesparender und schalloptimierter EC Motor. - Geringste Leistungsaufnahme. - Für Unterputz und Aufputz einsetzbar. - Lüftungslösung nach DIN 18017-3 (Einrohrentlüftung). - Allgemeine bauaufsichtliche Zulassung, Zulassungs-Nr.: Z-51.1-38. - Zulassungsbescheide auf Anfrage oder auf unserer Homepage www.maico-ventilatoren.com. - Schutzart IP X5, Einbau in Schutzzone 1 möglich. - Der Ventilatoreinsatz ER EC kann mit den vier vorhandenen Abdeckungen ER-A, ER-AK, ER-AH, ER-AB kombiniert und an die Einsatzsituation angepasst werden. - Kann bei Sanierungen in Verbindung mit dem Replacementkit ER-RPK in bauseitig vorhandenen ER-Gehäuse (ER-UP/G, ER-UPB, ER-UPD) eingesetzt werden.Merkmale - 2-stufiger Ventilator zum Einbau in Unterputzgehäuse ER GH und Aufputzgehäuse ER GH AP/ER GH APB. - Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. - Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60 / 100 m3/h möglich. - Einschaltverzögerung 60 s. - Nachlaufzeit 15 min. - Für Ein- oder Zweitraumentlüftung mit einem einzelnen Ventilator. Zubehör für Zweitraumentlüftung ER-ZR. - Werkzeuglos montierbarer Ausblasadapter für Ausblas seitlich und hinten serienmäßig im Lieferumfang. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC-Ventilators. - Robuster energiesparender EC-Motor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom Frauenhoferinstitut.Artikel:ER EC - Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. - Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min / kombiniert mit ER GH, ER GH AP/APB - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - Reversierbarkeit: nein - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W / Kombiniert mit ER GH, 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W kombiniert mit ER GH AP/APB - Schutzart: IP X5 - Netzzuleitung: 3/5 x 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material Gehäuse: Polypropylen (PP) - Farbe: schwarz - Gewicht: 0,64 kg - Gewicht mit Verpackung: 0,91 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich / hinten - Breite: 213 mm - Höhe: 233 mm - Tiefe: 115 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 152 mm - Fördermitteltemperatur bei IMax: 40 °C - Schalldruckpegel: 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH, 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Zulassungsnummer: Z-51.1-478 - Nennweite: 75 mm / 80 mm
