Potentialeinspeisung DC 24 VDie Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 10 A. Bei der Konfiguration des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird.Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.

EndmodulAm Ende eines Feldbusknotens ist jeweils eine Endklemme zu setzen.Durch die Endklemme wird der interne Klemmenbus geschlossen und die ordnungsgemäße Datenübertragung gewährleistet.

Schirmklemmbügel 11 mm breit kontaktierbarer Schirmdurchmesser 3 ... 8 mm

Schirmklemmbügel 27 mm breit kontaktierbarer Schirmdurchmesser 6 ... 24 mm

Mini-WSB-Beschriftungskarte als Karte nicht dehnbar unbedruckt aufrastbar weißSchilder individuell konfigurierenDiese Schilder lassen sich übrigens auch individuell über unseren WAGO Konfigurator Smart Designer beschriften.Klicken Sie dafür einfach rechts auf den Button Konfigurieren und beschriften Sie die Schilder nach Ihrem Wunsch, danach können Sie das passende Angebot im Konfigurator dazu anfordern. Hierzu ist eine Anmeldung im Konfigurator erforderlich.Für Wiederbestellungen verwenden Sie einfach die von uns mitgeteilte Artikelnummer, welche auch über ihre Projekte in der Software zu finden ist. Sie haben Fragen zum WAGO Konfigurator Smart Designer?Dann können Sie Ihre Frage direkt an die Mailadresse mailto:smart.designer@wago.com&quot>smart.designer@wago.com schicken.

Stahltragschiene 35 x 7,5 mm 1 mm dick 2 m lang gelocht entsprechend EN 60715 Lochbreite 25 mm Lochabstand 36 mm silberfarben

Schraubenlose Endklammer 10 mm breit für Tragschiene 35 x 15 und 35 x 7,5 grau

Kupfertragschiene 35 x 15 mm 2,3 mm dick 2 m lang ungelocht entsprechend EN 60715 kupferfarben

Schirmklemmbügel 19 mm breit kontaktierbarer Schirmdurchmesser 7 ... 16 mm

Betätigungswerkzeug Klinge 2,5 x 0,4 mm mit teilisoliertem Schaft

Betätigungswerkzeug Klinge 3,5 x 0,5 mm mit teilisoliertem Schaft mehrfarbig

Feldbuskoppler PROFIBUS DP 2. Generation 12 MBdDer Feldbuskoppler 750-333 bildet die Peripheriedaten aller I/O-Module des WAGO-I/O-SYSTEMs auf PROFIBUS DP ab.Der Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Feldbuskoppler PROFIBUS DP 12 MBd ECODer ECO-Feldbuskoppler ist für Anwendungen mit einer geringen Datenbreite im Prozessabbild konzipiert. Dies sind vorwiegend Anwendungen mit digitalen Prozessdaten oder Anwendungen, bei denen nur wenige analoge Prozessdaten genutzt werden.Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.Der PROFIBUS-Buskoppler ermittelt in der Initialisierungsphase den physikalischen Aufbau des Knotens und erstellt daraus das Prozessabbild aller Ein- und Ausgänge. I/O-Module mit einer Bitbreite kleiner 8 können zur Optimierung des Adressraumes in jeweils einem Byte zusammengefasst werden.Weiterhin besteht die Möglichkeit, projektierte I/O-Module zu deaktivieren. Dadurch kann der physikalische Aufbau des Knotens bezüglich seiner Peripheriesignale individuell gestaltet werden, ohne einen Eingriff in eine bereits vorhandene Steuerungsapplikation vorzunehmen.Das Diagnosekonzept basiert auf der kennungs- und kanalbezogenen Diagnose nach EN 50170. Somit entfällt die Programmierung von Modulen zur Auswertung von herstellerspezifischen Diagnoseinformationen.

Controller ETHERNET 1. GenerationDer ETHERNET-Controller kombiniert die Steuerungsfunktionalität, I/O-Ankopplung und ETHERNET in einem Gerät.Die Erstellung des Applikationsprogrammes erfolgt gemäß IEC 61131-3. Mit Hilfe von Funktionsbausteinen kann der Programmierer über Socket-APIs die Clients und Server für alle Transportprotokolle (TCP, UDP, usw.) programmieren.Merkmale und Anwendung:Entlastung der zentralen Steuerung durch dezentrale Verarbeitungeinheiten. Gliederung von komplexen Applikationen in eigenständig testbare Einheiten. Programmierbare Fehlerreaktion bei Ausfall des Feldbussystems. Entlastung des Kommunikationssystems ETHERNET durch Signalvorverarbeitung. Reduzierung von Reaktionszeiten durch direkten Zugriff auf die Peripherie (ohne Umwege über das Feldbussystem ETHERNET). Autarke Kleinsteuerung.

Potentialeinspeisung DC 24 V SicherungshalterDie Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 6,3 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.Die Einspeiseklemme kann durch eine Sicherung (Größe 5 x 20 mm) abgesichert werden. Der Austausch kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.Der Sicherungsdefekt wird über eine LED signalisiert.

Systemeinspeisung DC 24 VDie Potentialeinspeiseklemme mit Busnetzteil erhöht für Feldbusknoten mit hohem Strombedarf (Summe der internen Stromaufnahme der Busklemmen) die Kapazität der Systemversorgung um 2 A.Bei Bedarf können weitere Potentialeinspeiseklemmen mit Busnetzteil genutzt werden.Die Klemme versorgt über Leistungskontakte die Feldseite der nachfolgenden Busklemmen.

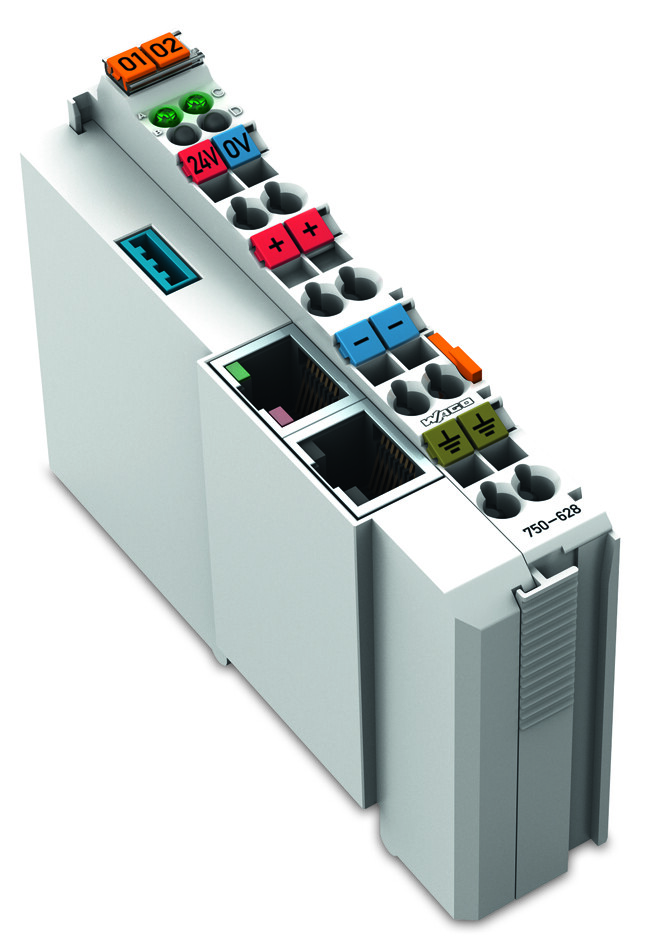

Kopplermodul zur BusverlängerungDie Kopplerklemme zur Klemmenbusverlängerung 750-628 ersetzt den Feldbuskoppler/-controller an einem Busklemmenblock. Sie ist das Gegenstück zur Endklemme 750-627. Das Verbindungskabel wird in die obere RJ-45-Buchse gesteckt und stellt damit über die Endklemme 750-627 die logische Verbindung zum Feldbuskoppler/-controller her. Für den Feldbuskoppler/-controller ist die Verlängerung völlig transparent. Alle Funktionen des Busklemmensystems bleiben unverändert erhalten. Die untere RJ-45-Buchse ermöglicht eine weitere Verlängerung des Systems. Das gesamte System kann so in 10 Stufen erweitert werden.Die Versorgungsspannung für die Feldebene und die interne Elektronik kann getrennt eingespeist werden. Beide Ebenen sind damit galvanisch voneinander getrennt. Zwei Diagnose-LEDs geben Auskunft über die Versorgungsspannung für den jeweiligen Busklemmenblock (intern und Feldebene). Zwei LEDs in der Input-Buchse zeigen die fehlerfreie Kommunikation mit dem Buskoppler an. Die Klemme kann als letzte Kopplerklemme im System (Abschlusswiderstand einschalten) oder als Brücke zwischen zwei Busklemmenblöcken eingesetzt werden.Installationshinweis Achtung:Um sichere Betriebszustände beim Einsatz der Klemmenbusverlängerung 750-627/-628 zu gewährleisten, sind diese vor der Inbetriebnahme bei Koppler bzw. SPS anzumelden (unterstützte Koppler/SPS siehe Handbuch). Dazu wird die Software WAGO Extension Setting benötigt (Download: www.wago.com)Bitte beachten Sie, dass nur ein Abschlusswiderstand im Gesamtsystem eingeschaltet sein darf.Bitte ergänzen Sie die Fertigungsnummer-Matrix bei einem evtl. Update der Firmware auf der rechten Seite der Koppler.

Mini-WSB Inline für Smart Printer 1700 Stück auf Rolle dehnbar 5 - 5,2 mm unbedruckt aufrastbar weiß
